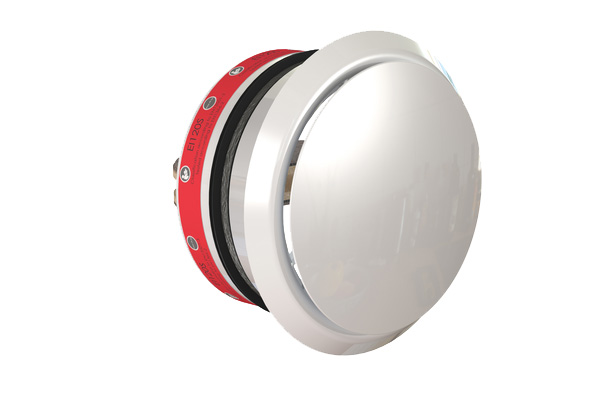

PRÉSENTATION

Le clapet terminal coupe-feu circulaire SCV120 présente une résistance au feu de 120 minutes. Ils sont équipés d’un fusible thermique qui maintient les deux parties de la lame en position ouverte.

Les clapets terminaux coupe-feu circulaires constituent une solution coupe-feu compacte pour les conduits de petit diamètre.

CARACTÉRISTIQUES PRINCIPALES

  Léger
  Simple à installer
  Sans perte d’espace à l’endroit de la traversée
  Approuvé pour montage en paroi massive, dalle massive et paroi légère
  Sans entretien
  Pour applications intérieures
  Température ambiante de max 50°C

NIVEAU SONORE

Le profil aéraulique du corps et de la calotte, ainsi que la densité élevée du matériau réfractaire, leur confèrent des performances optimales en acoustique.

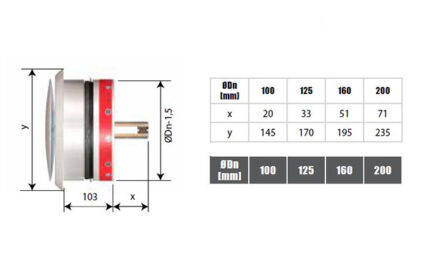

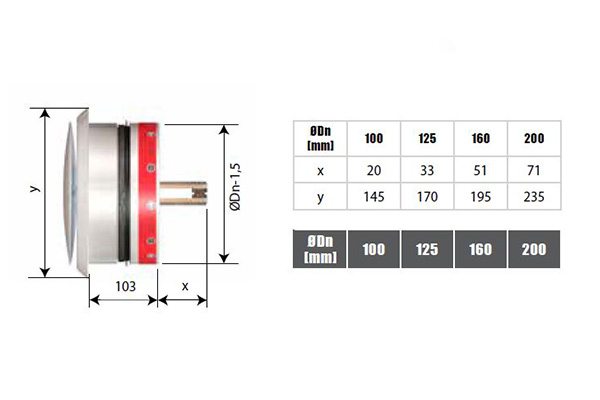

TAILLES

  DN 100
  DN 125
  DN 160
  DN 200

FONCTIONNEMENT

Dès que la température dans la gaine dépasse 72°C, le fusible thermique se déclenche et les deux lames se ferment. Le clapet se trouve alors en position fermée. Deux pattes d’arrêts verrouillent les lames dans cette position en assurant une parfaite étanchéité aux flammes et à la fumée.

RÉGLEMENTATION

Produit conforme au référentiel Européen selon la norme EN 15650-2010.

  Certificat CE : CE_DoP_Rf-t_S2_FR
  Classement selon règles appliquées en France : EI120 (ve-o → i)S
  Pression de service : 300 Pa
  Résistance au feu selon EN 1366-2 et classements selon EN 13501-3

MONTAGES AUTORISES

  En parois massives – Béton armé ( ≥ 110 mm)
  En parois massives – Béton cellulaire/béton (armé) ( ≥ 150 mm)
  En dalles massives – Béton armé ( ≥ 150 mm)
  En parois flexibles – Ossature métallique et plaques de plâtre ( ≥ 100 mm)

INSTALLATION

Le clapet terminal est inséré dans une gaine de ventilation métallique du même diamètre et est maintenu en place par son joint en caoutchouc.

ACCESSOIRES

  Fusible thermique 72°C (KIT FT SC) (par 5 pièces)
