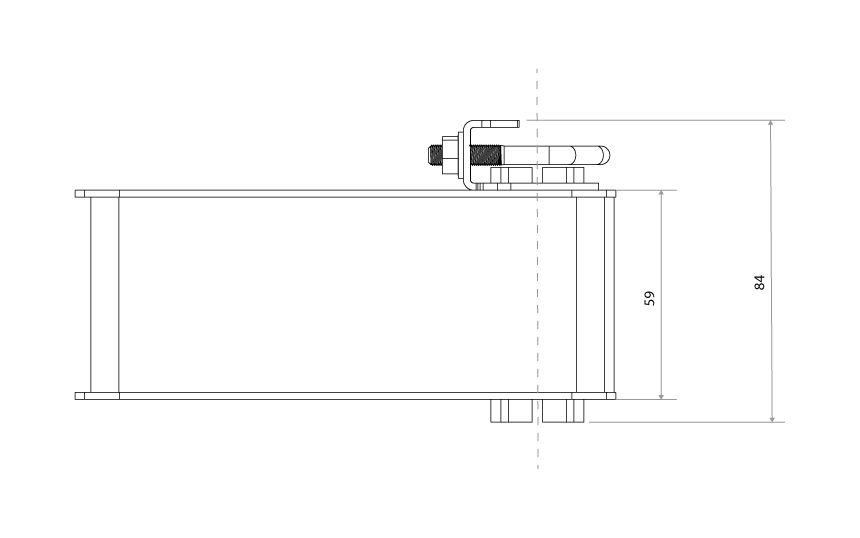

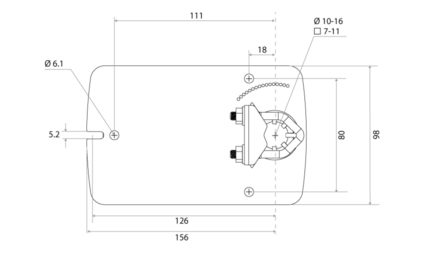

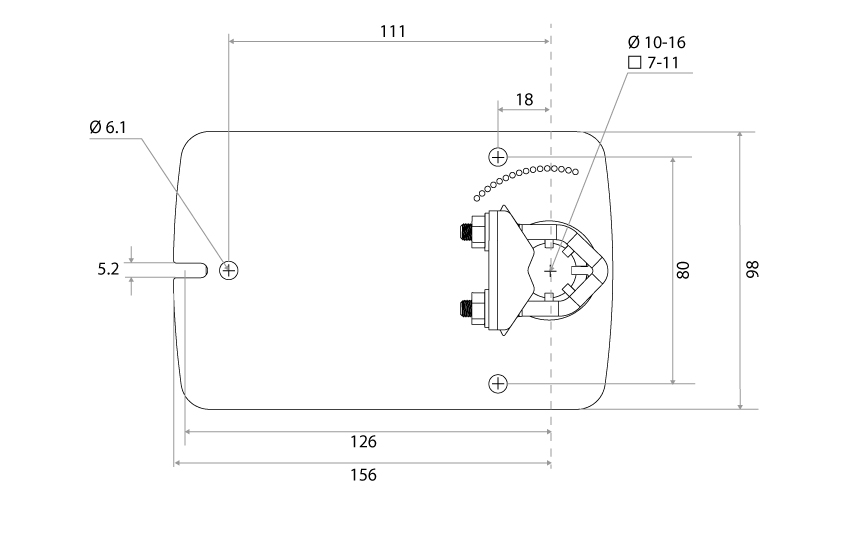

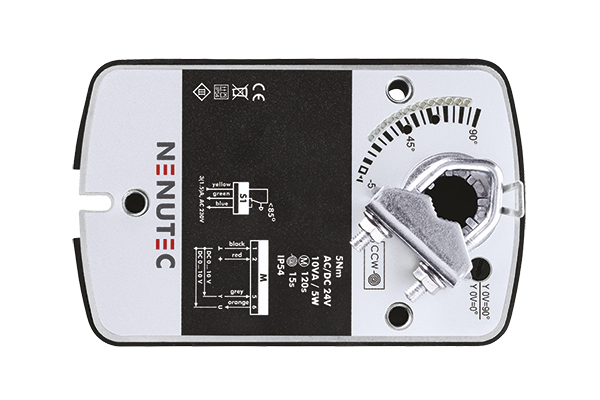

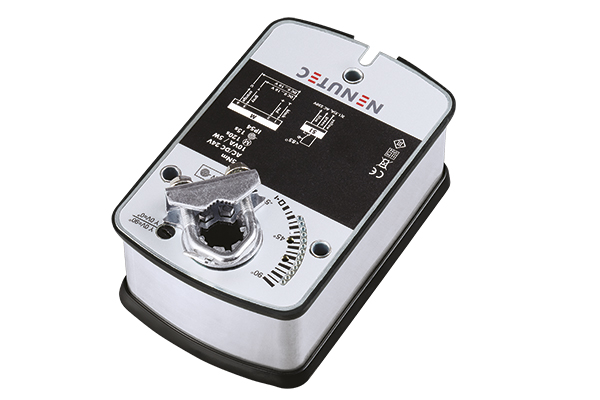

NESA…-05(S)

DESCRIPTIF

Les servomoteurs de clapets à ressort de rappel NENUTEC sont spécifiquement développés pour motoriser les clapets d‘air d‘arrêt et de réglage de différentes tailles avec fonction de sécurité pour des applications de protection antigel, pour la protection contre la fumée ou encore les registres étanches dans le domaine de l‘hygiène.

CARACTÉRISTIQUES PRINCIPALES

  Surface des clapets 1.0 m²
  Tension d‘alimentation AC/DC 24V et AC 230V
  Commande 2 points TOR (Tout Ou Rien)
1 contact auxiliaire inverseur (SPDT)
  Dimensions axe d‘entraînement Ø 10 à 16 mm rond / 7 à 11 mm carré
  Longueur minimale de l‘axe de 40 mm
  Sens de rotation modifiable par retournement du servomoteur
  Angle de rotation réglable (mécanique)
  Câble de raccordement de 1000mm
  Version personnalisée (sur demande)

Catégories : Regulation de débit, Servomoteurs, Servomoteurs securite avec ressort de rappel Étiquette : famille9

TABLEAU DE SÉLECTION

Modèle	Référence	Couple	Temps de réponse (Ressort)	Temps de réponse (Alimentation)	Tension d'alimentation	Contacts auxiliaires
NESA24-05	241251	5 Nm	15 sec	65 sec	AC/DC 24V ±15%	Non
NESA24-05S	241252	5 Nm	15 sec	65 sec	AC/DC 24V ±15%	1 x SPDT
NESA230-05	241253	5 Nm	15 sec	65 sec	AC 230 V ±10%	Non
NESA230-05S	241254	5 Nm	15 sec	65 sec	AC 230 V ±10%	1 x SPDT

CARACTÉRISTIQUES TECHNIQUES

	NESA24-05(S)	NESA230-05(S)
Couple	5 Nm	5 Nm
Surface des clapets	1 m²	1 m²
Dimensions de l'axe	Ø 10 à 16 mm rond / 7 à 11 mm carré	Ø 10 à 16 mm rond / 7 à 11 mm carré
Tension d'alimentation	AC 24V / DC 24V ± 15%	AC 230 ± 10%
Fréquence	50 - 60 Hz	50 - 60 Hz
Type de commande	2 points Tout ou Rien	2 points Tout ou Rien
Consommation électrique
Fonctionnement	7.2 W	4.2 W
Fin de position	2.5 W	2.5 W
Puissance absorbée	10VA	10VA
Contact auxiliaire	3A AC 230V	3A AC 230V
Utilisation en parallèle	oui (voir donnés de performance)	oui (voir donnés de performance)
Classe de protection	III	II
Angle de rotation	0°… 90° (max. 95°)	0°… 90° (max. 95°)
Limitation d'angle de rotation	45°… 90° par pas de 5°	45°… 90° par pas de 5°
Poids	1 kg	1 kg
Durée de vie	Min. 60.000 (mode sécurité)	Min. 60.000 (mode sécurité)
Niveau sonore moteur et ressort de rappel	Moteur 45 dB(A) Ressort 65 dB(A)	Moteur 45 dB(A) Ressort 65 dB(A)
IP classe de protection	IP 54 (protégés contre la poussière et les éclaboussures)	IP 54 (protégés contre la poussière et les éclaboussures)
Température de fonctionnement	-20°… +50°C / IEC 721-3-3	-20°… +50°C / IEC 721-3-3
Température de stockage	-30°…+80°C / IEC 721-3-2	-30°…+80°C / IEC 721-3-2
Humidité ambiante	5%...95% rH aucune condensation	5%...95% rH aucune condensation
Entretien	Sans entretien	Sans entretien
Mode opératoire	Type I / EN 60730-1	Type I / EN 60730-1
EMC	CE selon 2004/108/EC	CE selon 2004/108/EC
Directive basse tension	CE selon 2006/95/EC	CE selon 2006/95/EC
