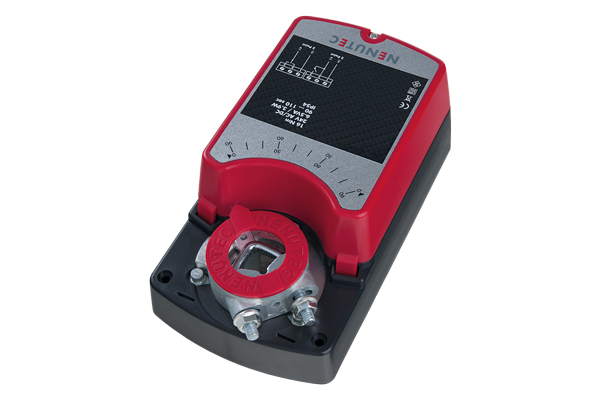

NEAM…08/16/24/32 (S1)

DESCRIPTIF

Les servomoteurs de clapets standard NENUTEC sont spécifiquement développés et fabriqués pour les applications des marchés CVC.

Notre gamme de servomoteurs standard NENUTEC, est développée pour motoriser les clapets d‘air d‘arrêt et de réglage de différentes tailles.

Le positionnement des servomoteurs proportionnels peut être contrôlé par n‘importe quelle marque de contrôleur.

CARACTÉRISTIQUES PRINCIPALES

  Surface des clapets 1.5 m² / 3.0 m² / 4.5 m² / 6.0 m²
  Tension d‘alimentation AC/DC 24V et AC 230V
  Commande proportionnelle DC 0(2)…10V et 0(4)… 20 mA
2 contacts auxiliaires inverseurs réglables (SPDT)
  Digital greentech technology
  Dimensions axe d‘entraînement Ø 10 à 20 mm rond / 10 à 16 mm carré
  Longueur minimale de l‘axe de 50 mm
  Sens de rotation modifiable par sélecteur
  Angle de rotation réglable
  Version personnalisée (sur demande)

Catégories : Regulation de débit, Servomoteurs, Servomoteurs modulants Étiquette : famille9

TABLEAU DE SÉLECTION

Modèle	Référence	Couple	Temps de réponse	Tension d'alimentation	Contacts auxiliaires
NEAM24.1-08	241275	8 Nm	40 sec	AC/DC 24V ±15%	Non
NEAM24.1-08S	241276	8 Nm	40 sec	AC/DC 24V ±15%	2 x SPDT
NEAM230.1-08	241277	8 Nm	40 sec	AC 230V ±10%	Non
NEAM230.1-08S	241278	8 Nm	40 sec	AC 230V ±10%	2 x SPDT
NEAM24.1-16	241283	16 Nm	90 sec	AC/DC 24V ±15%	Non
NEAM24.1-16S	241284	16 Nm	90 sec	AC/DC 24V ±15%	2 x SPDT
NEAM230.1-16	241285	16 Nm	90 sec	AC 230V ±10%	Non
NEAM230.1-16S	241286	16 Nm	90 sec	AC 230V ±10%	2 x SPDT
NEAM24.1-24	241291	24 Nm	140 sec	AC/DC 24V ±15%	Non
NEAM24.1-24S	241292	24 Nm	140 sec	AC/DC 24V ±15%	2 x SPDT
NEAM230.1-24	241293	24 Nm	140 sec	AC 230V ±10%	Non
NEAM230.1-24S	241294	24 Nm	140 sec	AC 230V ±10%	2 x SPDT
NEAM24.1-32	241295	32 Nm	190 sec	AC/DC 24V ±15%	Non
NEAM24.1-32S	241296	32 Nm	190 sec	AC/DC 24V ±15%	2 x SPDT
NEAA230.1-32	241297	32 Nm	190 sec	AC 230V ±10%	Non
NEAM230.1-32S	241298	32 Nm	190 sec	AC 230V ±10%	2 x SPDT

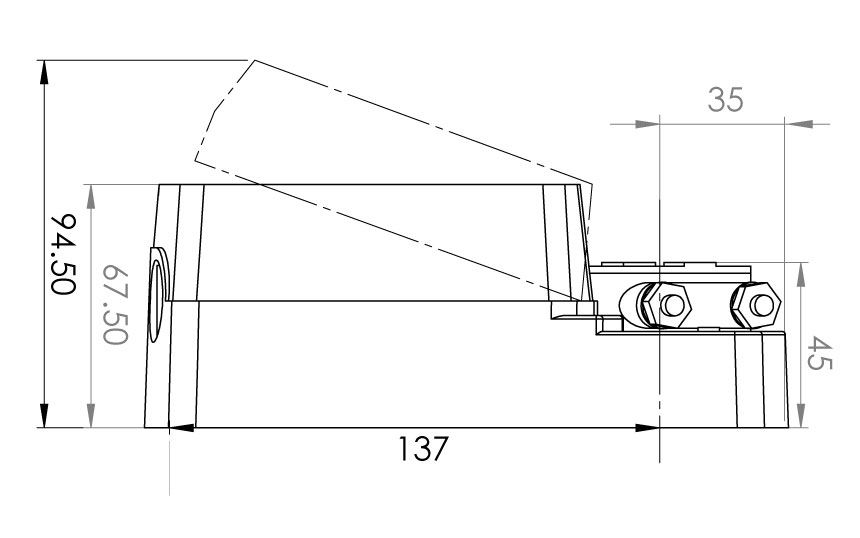

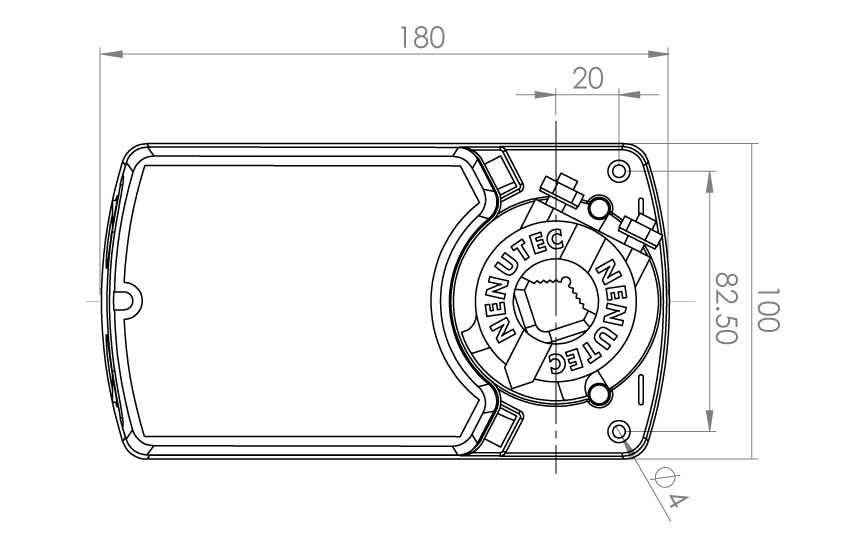

CARACTÉRISTIQUES TECHNIQUES

	NEAM24.1…(S)	NEAM230,1…(S)
Couple	8 Nm / 16 Nm / 24 Nm / 32 Nm	8 Nm / 16 Nm / 24 Nm / 32 Nm
Surface des clapets	1.5 m² / 3.0 m² / 4.5 m² / 6.0 m²	1.5 m² / 3.0 m² / 4.5 m² / 6.0 m²
Dimensions de l'axe	Ø 10 à 20 mm rond / 10 à 16 mm carré	Ø 10 à 20 mm rond / 10 à 16 mm carré
Tension d'alimentation	AC/DC 24V ±15%	AC 230V ±10%
Fréquence	50 - 60 Hz	50 - 60 Hz
Signal de contrôle (Entrée)	DC 0(2)…10 V ou 0(4)…20 mA	DC 0(2)…10 V ou 0(4)…20 mA
Signal de position (Sortie)	DC 0…10 V	DC 0…10 V
Consommation électrique
Fonctionnement	2.5 W	2.5 W
Fin de positionnement	0.2 W	0.2 W
Puissance absorbée	6.5 VA	6.5 VA
Contact auxiliaire	1.5 A, AC 230 V	1.5 A, AC 230 V
Classe de protection	III	II
Angle de rotation	0°…90° (93° mécanique)	0°…90° (93° mécanique)
Limitation d'angle de rotation	0°…90° par pas de 5°	0°…90° par pas de 5°
Poids	1.2 kg - 1.4 kg	1.3 kg - 1.5 kg
Durée de vie	60.000 cycles	60.000 cycles
Niveau sonore	42 dB(A)	42 dB(A)
IP classe de protection	IP 54 (protégés contre la poussière et les éclaboussures)	IP 54 (protégés contre la poussière et les éclaboussures)
Température de fonctionnement	-20°… +50°C / IEC 721-3-3	-20°… +50°C / IEC 721-3-3
Température de stockage	-30°… +80°C / IEC 721-3-2	-30°… +80°C / IEC 721-3-2
Humidité ambiante	5%...95% rH aucune condensation / EN 60730-1	5%...95% rH aucune condensation / EN 60730-1
Entretien	Sans entretien	Sans entretien
Mode opératoire	Type I / EN 60730-1	Type I / EN 60730-1
EMC	CE selon 2004/108/EC	CE selon 2004/108/EC
