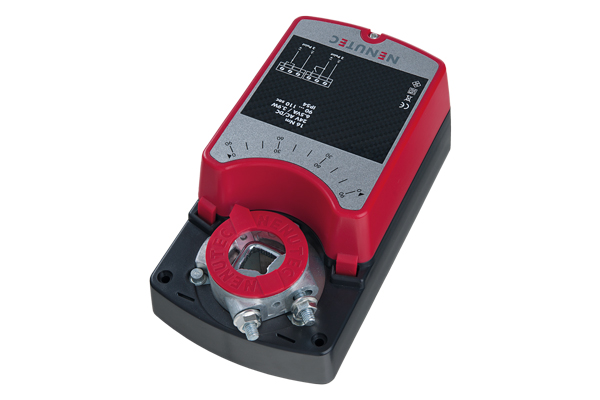

NEAA…08/16/24/32 (S1)

DESCRIPTIF

Les servomoteurs de clapets standard NENUTEC sont spécifiquement développés et fabriqués pour les applications des marchés CVC.

Notre gamme de servomoteurs standard NENUTEC, est développée pour motoriser les clapets d‘air d‘arrêt et de réglage de différentes tailles.

CARACTÉRISTIQUES PRINCIPALES

  Surface des clapets 1.5 m² / 3.0 m² / 4.5 m² / 6.0 m²
  Tension d‘alimentation AC/DC 24V et AC 230V
  Commande 2 points TOR ou 3 points
2 contacts auxiliaires inverseurs réglables (SPDT)
  Digital greentech technology
  Dimensions axe d‘entraînement Ø 10 à 20 mm rond / 10 à 16 mm carré
  Longueur minimale de l‘axe de 50 mm
  Sens de rotation modifiable par sélecteur
  Angle de rotation réglable
  Version personnalisée (sur demande)

Catégories : Regulation de débit, Servomoteurs, Servomoteurs 2 points / 3 points Étiquette : famille9

TABLEAU DE SÉLECTION

Modèle	Référence	Couple	Temps de réponse	Tension d'alimentation	Contacts auxiliaires
NEAA24-08	241209	8 Nm	40 sec	AC/DC 24V ±15%	Non
NEAA24-08S	241210	8 Nm	40 sec	AC/DC 24V ±15%	2 x SPDT
NEAA230-08	241211	8 Nm	40 sec	AC 230V ±10%	Non
NEAA230-08S	241212	8 Nm	40 sec	AC 230V ±10%	2 x SPDT
NEAA24-16	241217	16 Nm	90 sec	AC/DC 24V ±15%	Non
NEAA24-16S	241218	16 Nm	90 sec	AC/DC 24V ±15%	2 x SPDT
NEAA230-16	241219	16 Nm	90 sec	AC 230V ±10%	Non
NEAA230-16S	241220	16 Nm	90 sec	AC 230V ±10%	2 x SPDT
NEAA24-24	241225	24 Nm	140 sec	AC/DC 24V ±15%	Non
NEAA24-24S	241226	24 Nm	140 sec	AC/DC 24V ±15%	2 x SPDT
NEAA230-24	241227	24 Nm	140 sec	AC 230V ±10%	Non
NEAA230-24S	241228	24 Nm	140 sec	AC 230V ±10%	2 x SPDT
NEAA24-32	241229	32 Nm	190 sec	AC/DC 24V ±15%	Non
NEAA24-32S	241230	32 Nm	190 sec	AC/DC 24V ±15%	2 x SPDT
NEAA230-32	241231	32 Nm	190 sec	AC 230V ±10%	Non
NEAA230-32S	241232	32 Nm	190 sec	AC 230V ±10%	2 x SPDT

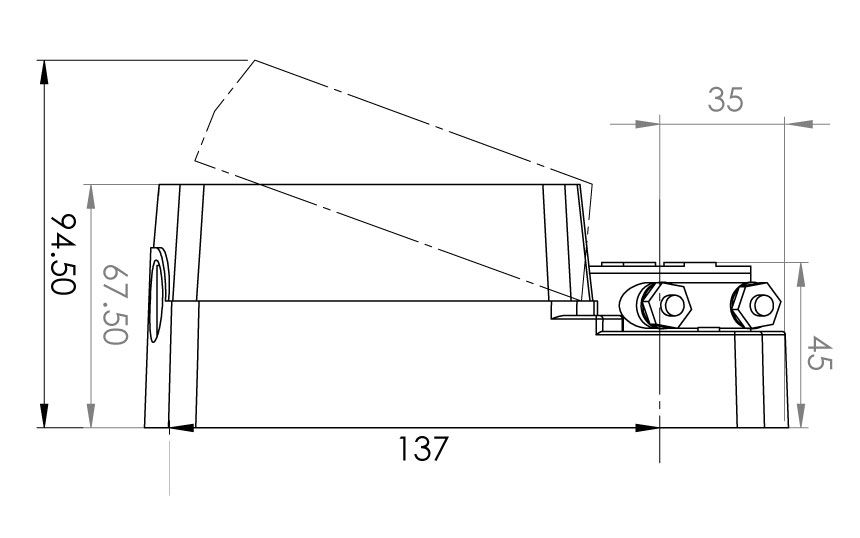

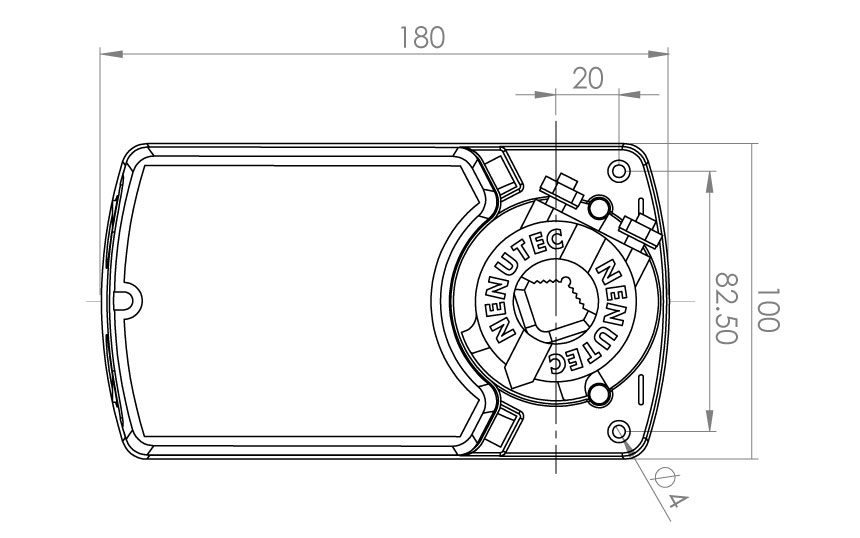

CARACTÉRISTIQUES TECHNIQUES

	NEAA24…(S)	NEAA230…(S)
Couple	8 Nm / 16 Nm / 24 Nm / 32 Nm	8 Nm / 16 Nm / 24 Nm / 32 Nm
Surface des clapets	1.5 m² / 3.0 m² / 4.5 m² / 6.0 m²	1.5 m² / 3.0 m² / 4.5 m² / 6.0 m²
Dimensions de l'axe	Ø 10 à 20 mm rond / 10 à 16 mm carré	Ø 10 à 20 mm rond / 10 à 16 mm carré
Tension d'alimentation	AC/DC 24V ±15%	AC 230V ±10%
Fréquence	50 - 60 Hz	50 - 60 Hz
Type de commande	2 points Tout ou Rien et 3 points	2 points Tout ou Rien et 3 points
Consommation électrique
Fonctionnement	2.5 W	2.5 W
Fin de positionnement	0.2 W	0.2 W
Puissance absorbée	6.5 VA	6.5 VA
Contact auxiliaire	1.5 A, AC 230 V	1.5 A, AC 230 V
Classe de protection	III	II
Angle de rotation	0°…90° (93° mécanique)	0°…90° (93° mécanique)
Limitation d'angle de rotation	0°…90° par pas de 5°	0°…90° par pas de 5°
Poids	1.2 kg - 1.4 kg	1.3 kg - 1.5 kg
Durée de vie	60.000 cycles	60.000 cycles
Niveau sonore	42 dB(A)	42 dB(A)
IP classe de protection	IP 54 (protégés contre la poussière et les éclaboussures)	IP 54 (protégés contre la poussière et les éclaboussures)
Température de fonctionnement	-20°… +50°C / IEC 721-3-3	-20°… +50°C / IEC 721-3-3
Température de stockage	-30°… +80°C / IEC 721-3-2	-30°… +80°C / IEC 721-3-2
Humidité ambiante	5%...95% rH aucune condensation / EN 60730-1	5%...95% rH aucune condensation / EN 60730-1
Entretien	Sans entretien	Sans entretien
Mode opératoire	Type I / EN 60730-1	Type I / EN 60730-1
EMC	CE selon 2004/108/EC	CE selon 2004/108/EC
