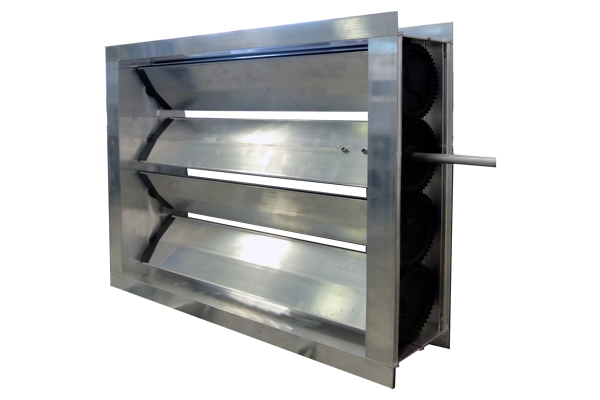

KVA-E

CARACTÉRISTIQUES

Les KVA-E sont des registres de régulation étanche au pas de 100mm.

MATÉRIAU DE CONSTRUCTION

Cadre en aluminium extrudé

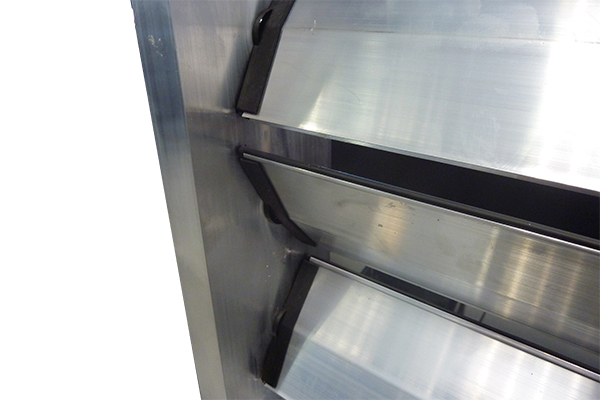

Ailette en aluminium extrudé avec joint d’étanchéité en bout de lame
Palier en nylon
Engrenage par pivot de rotation en nylon, couplage par roues dentées en polyamide

Mouvement par ailettes opposées actionnables par un axe Ø 12mm pour commande manuelle (clé de commande en option) ou servomoteur.

Classement d’étanchéité : CLASSE 2 sur l’étanchéité des lames selon EN1751 et CLASSE B au niveau du cadre selon DIN 1946 partie 4
Pression admissible : 1500Pa pour longueur 1m
Vitesse admissible : 10m/s max
T° d’utilisation : -20°C à +80°C

RAPPEL CLASSE D’ETANCHEITE (EN 1751)

Les classes d’étanchéité des registres et clapets sont encadrées par la norme NF EN 1751. Les équipements aérauliques sont caractérisés par deux types d’étanchéité :

Étanchéité amont-aval des ailettes : non classé à classe 4
Étanchéité de cadre (ou d’enveloppe) : non classé à classe C

Pour une pression de 500 Pa, la norme définie les valeurs de fuites suivantes :

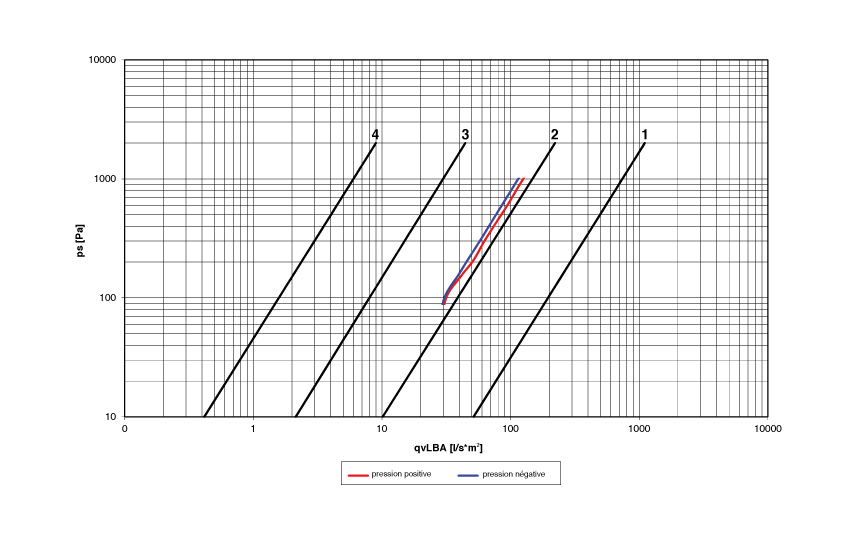

Étanchéité amont-aval Ailettes	Classe 1	Classe 2	Classe 3	Classe 4
Taux de fuite	<300 l/s x m²	<100 l/s x m²	<20 l/s x m²	<4 l/s x m²

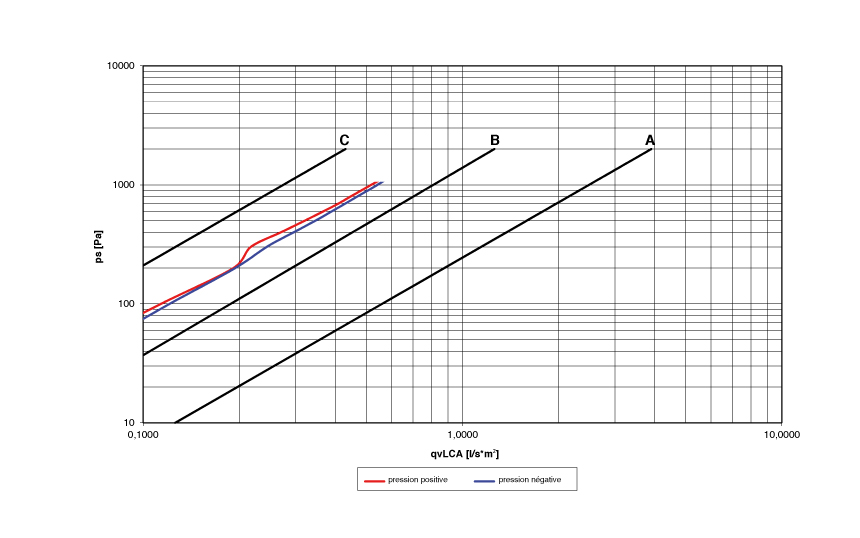

Étanchéité cadre	Classe A	Classe B	Classe C
Taux de fuite	<1,61 l/s x m²	<0,54 l/s x m²	<0,17 l/s x m²

UTILISATION

Ils permettent le dosage, l’équilibrage ou l’isolement des réseaux aérauliques ou une classe d’étanchéité est demandée (registres antigel).

FIXATION

Fixation par boulons.

ACCESSOIRES

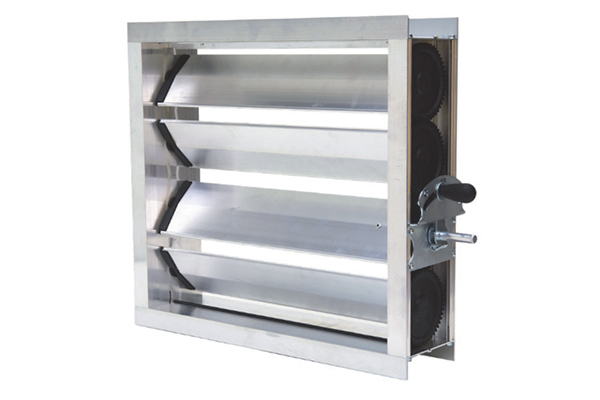

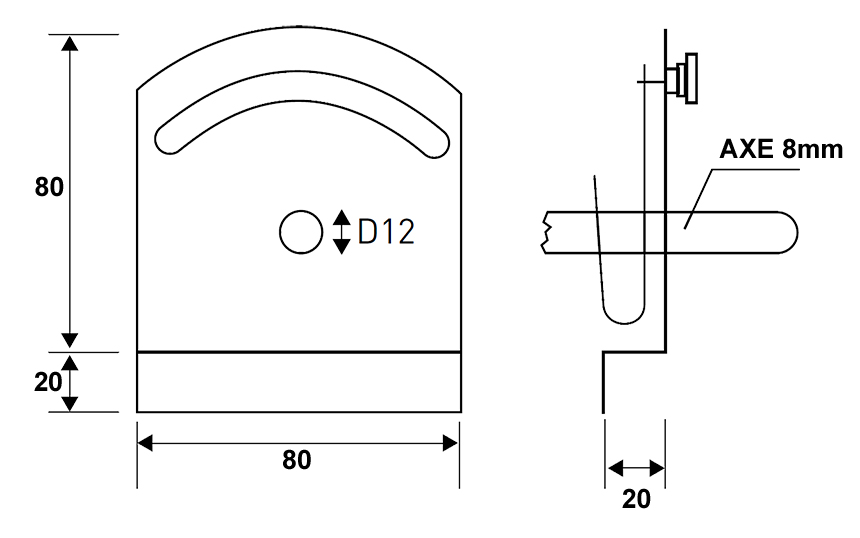

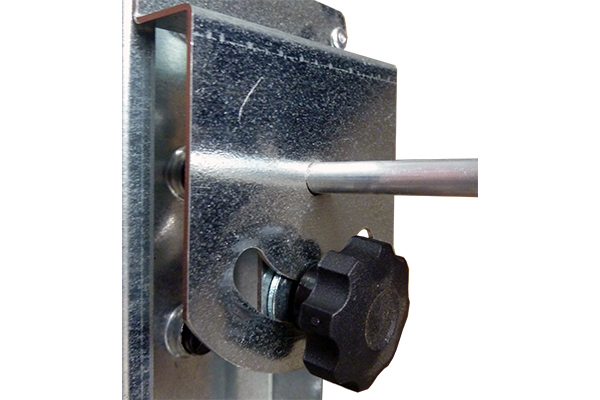

Levier de commande manuel CDC-A avec blocage par molette et écrou étoile filetée.

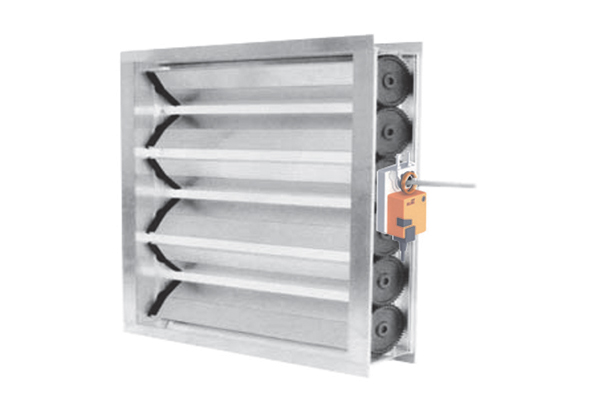

Commande par servomoteurs (voir gamme NENUTEC)

Catégories : Diffusion & reprise de l'air, Registres, Registres etanches Étiquette : famille1

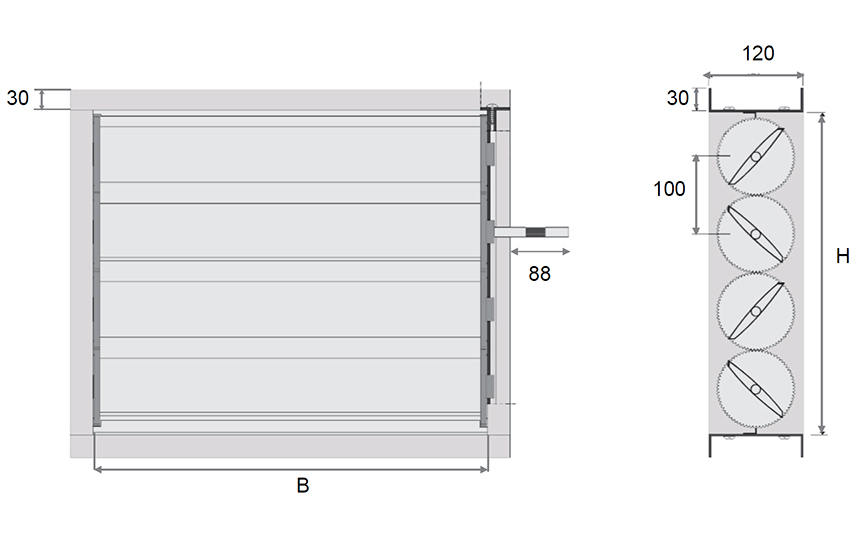

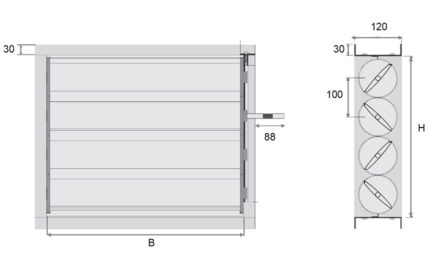

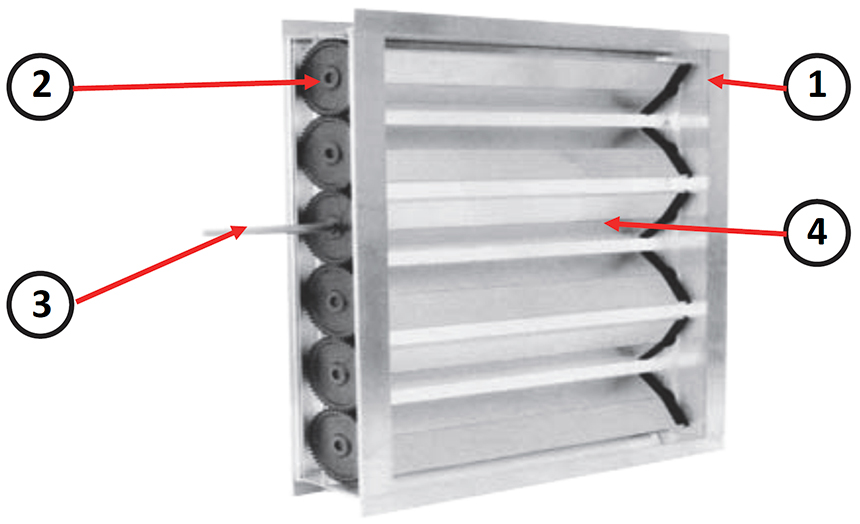

Cadre aluminium extrudé
Roues dentées et paliers nylon PA6
Axe de commande Ø12mm Lg 88mm
Ailettes aluminium extrudé avec joint

GAMME

KVA-E	Base (mm)
Hauteur (mm)	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
Hauteur (mm)	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code	Code
210	154002	154003	154004	154005	154006	154007	154008	154009	154010	154011	154012	154013	154014	154015
310	154022	154023	154024	154025	154026	154027	154028	154029	154030	154031	154032	154033	154034	154035
410	154042	154043	154044	154045	154046	154047	154048	154049	154050	154051	154052	154053	154054	154055
510	154062	154063	154064	154065	154066	154067	154068	154069	154070	154071	154072	154073	154074	154075
610	154082	154083	154084	154085	154086	154087	154088	154089	154090	154091	154092	154093	154094	154095
710	154102	154103	154104	154105	154106	154107	154108	154109	154110	154111	154112	154113	154114	154115
810	154122	154123	154124	154125	154126	154127	154128	154129	154130	154131	154132	154133	154134	154135
910	154142	154143	154144	154145	154146	154147	154148	154149	154150	154151	154152	154153	154154	154155
1010	154162	154163	154164	154165	154166	154167	154168	154169	154170	154171	154172	154173	154174	154175
1110	154182	154183	154184	154185	154186	154187	154188	154189	154190	154191	154192	154193	154194	154195
1210	154202	154203	154204	154205	154206	154207	154208	154209	154210	154211	154212	154213	154214	154215
1310	154222	154223	154224	154225	154226	154227	154228	154229	154230	154231	154232	154233	154234	154235
1410	154242	154243	154244	154245	154246	154247	154248	154249	154250	154251	154252	154253	154254	154255
1510	154262	154263	154264	154265	154266	154267	154268	154269	154270	154271	154272	154273	154274	154275
1610	154282	154283	154284	154285	154286	154287	154288	154289	154290	154291	154292	154293	154294	-
1710	154302	154303	154304	154305	154306	154307	154308	154309	154310	154311	154312	154313	154314	-
1810	154322	154323	154324	154325	154326	154327	154328	154329	154330	154331	154332	154333	154334	-
1910	154342	154343	154344	154345	154346	154347	154348	154349	154350	154351	154352	154353	154354	-
2010	154362	154363	154364	154365	154366	154367	154368	154369	154370	154371	154372	154373	154374	-
2010	154362	154363	154364	154365	154366	154367	154368	154369	154370	154371	154372	154373	154374	-
Accessoires
CDC-A	Clé de commande manuelle													151500

DONNÉES TECHNIQUES

MODELE	Ak [m²]	v [m/s]		Qv [m³/h]		Dp_t (a=40°) [Pa]		LWA (a=40°) [dB(A)]
		min	max	min	max	min	max	min	max
KVA-E 200x210	0,0420	3	6	450	910	57	227	46	63
KVA-E 400x210	0,0840	3	6	910	1810	57	227	49	66
KVA-E 600x210	0,1260	3	6	1360	2720	57	227	51	68
KVA-E 800x210	0,1680	3	6	1810	3630	57	227	52	69
KVA-E 1000x210	0,2100	3	6	2270	4540	57	227	53	70
KVA-E 1200x210	0,2520	3	6	2720	5440	57	227	54	71
KVA-E 1400x210	0,2940	3	6	3180	6350	57	227	54	71
KVA-E 400x410	0,1640	3	6	1770	3540	57	227	52	69
KVA-E 600x410	0,2460	3	6	2660	5310	57	227	54	71
KVA-E 800x410	0,3280	3	6	3540	7080	57	227	55	72
KVA-E 1000x410	0,4100	3	6	4430	8860	57	227	56	73
KVA-E 1200x410	0,4920	3	6	5310	10630	57	227	57	74
KVA-E 1400x410	0,5740	3	6	6200	12400	57	227	57	74
KVA-E 600x610	0,3660	3	6	3950	7910	57	227	55	72
KVA-E 800x610	0,4880	3	6	5270	10540	57	227	57	74
KVA-E 1000x610	0,6100	3	6	6590	13180	57	227	58	75
KVA-E 1200x610	0,7320	3	6	7910	15810	57	227	58	75
KVA-E 1400x610	0,8540	3	6	9220	18450	57	227	59	76
KVA-E 800x810	0,6480	3	6	7000	14000	57	227	58	75
KVA-E 1000x810	0,8100	3	6	8750	17500	57	227	59	76
KVA-E 1200x810	0,9720	3	6	10500	21000	57	227	60	77
KVA-E 1400x810	1,1340	3	6	12250	24490	57	227	60	77
KVA-E 1000x1010	1,0100	3	6	10910	21820	57	227	60	77
KVA-E 1200x1010	1,2120	3	6	13090	26180	57	227	60	78
KVA-E 1400x1010	1,4140	3	6	15270	30540	57	227	61	78
KVA-E 1200x1210	1,4520	3	6	15680	31360	57	227	61	78
KVA-E 1400x1210	1,6940	3	6	18300	36590	57	227	62	79
KVA-E 1400x1410	1,9740	3	6	21320	42640	57	227	63	80
