KGZ.5
CARACTÉRISTIQUES

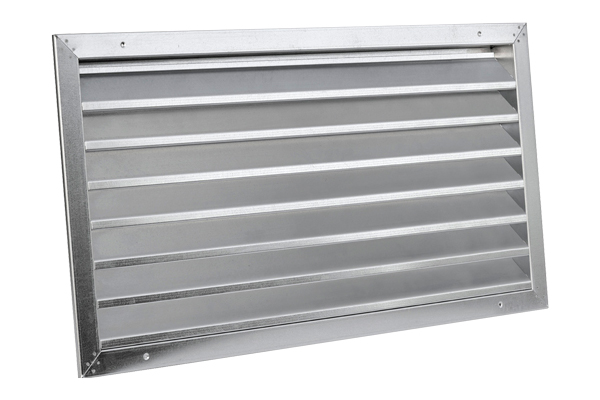

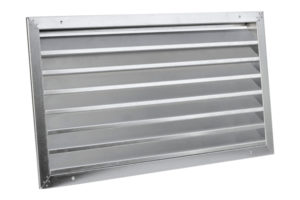

Grilles industrielles de reprise à ailettes fixes inclinées de 45° au pas 50 mm destinées à être montées à l’extérieur des bâtiments.
VERSIONS
KGZ.5 : Grille équipée d’un grillage de protection contre les volatiles et les rongeurs
KGZ.5-Z : Grille équipée d’une moustiquaire contre les insectes
KGZ.5-SS : Grille équipée d’un grillage de protection contre les volatiles et les rongeurs et d’un registre de surpression par gravité (SS-A pour aspiration / SS-E pour l’extraction)
MATÉRIAU DE CONSTRUCTION
Profils et ailettes en acier galvanisé.
Peinture RAL possible sur demande.
Fabrication en INOX 304 ou 316 possible sur demande.
UTILISATION
Montage mural pour prise ou rejet d’air extérieur.
FIXATION
Fixation par vis frontales.
ACCESSOIRES
Registre de régulation SC en acier galvanisé avec ailettes à mouvement opposé

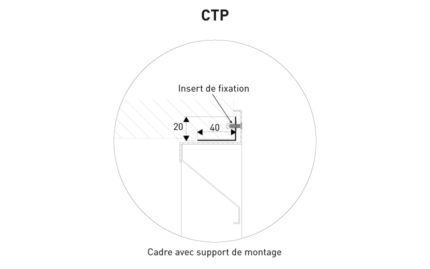

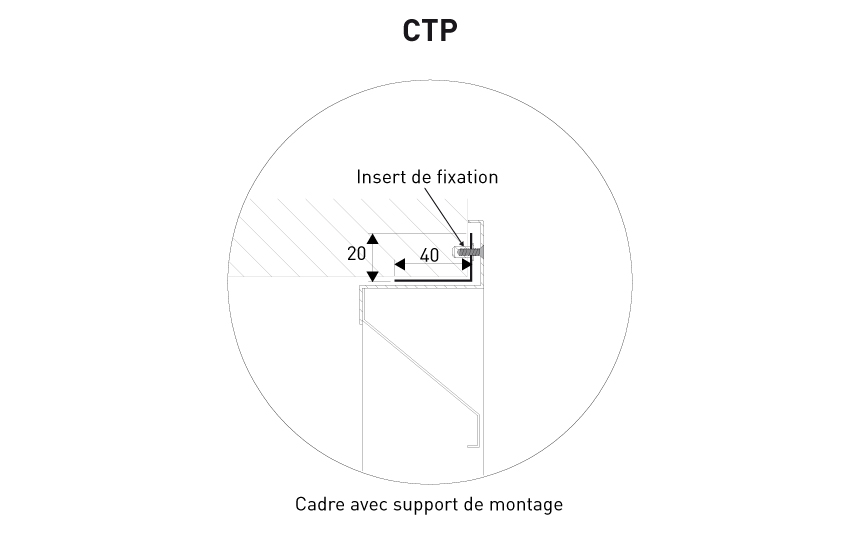

Contre-cadre CTP de montage en tôle d’acier galvanisée muni de pattes de scellement et d’écrous sertis pour la fixation des grilles par vis frontale
Registre de surpression par gravité SS-E ou SS-A

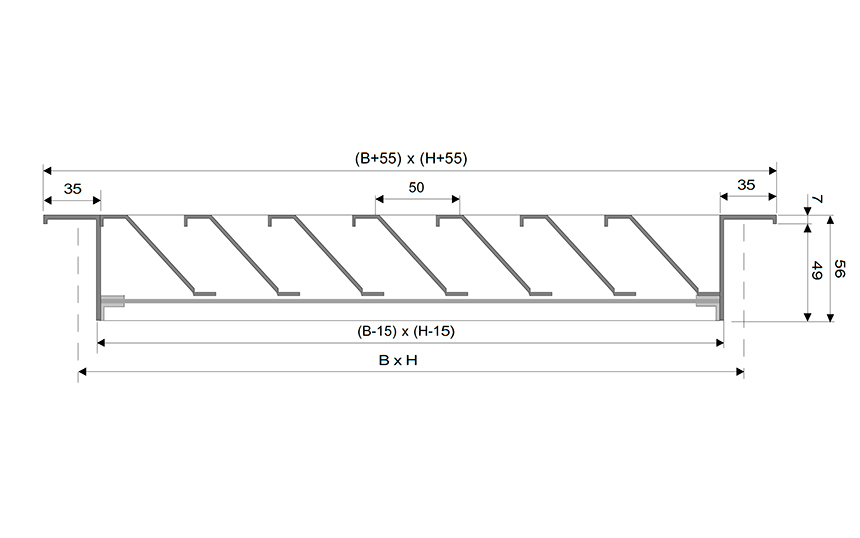

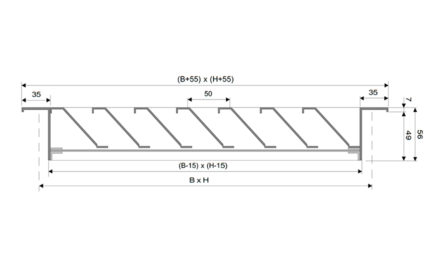

SURFACE DE PASSAGE
Calcul de la surface de passage KGZ 5
GAMME
| KGZ 5 | Largeur (mm) | |||||
|---|---|---|---|---|---|---|
| Hauteur (mm) | 300 | 400 | 500 | 600 | 800 | - |
| Code | Code | Code | Code | Code | ||
| 300 | 132023 | 132024 | 132025 | 132026 | 132028 | |
| 400 | 132043 | 132044 | 132045 | 132046 | 132048 | |
| 500 | 132063 | 132064 | 132065 | 132066 | 132068 | |
| 600 | 132083 | 132084 | 132066 | 132086 | 132088 | |
| 800 | 132123 | 132124 | 132125 | 132126 | 132128 | |
| 1000 | 132163 | 132164 | 132165 | 132166 | 132168 | |
| Hauteur (mm) | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 |
| Code | Code | Code | Code | Code | Code | |
| 300 | 132030 | 132032 | 132034 | 132036 | 132038 | 132040 |
| 400 | 132050 | 132052 | 132054 | 132056 | 132058 | 132060 |
| 500 | 132070 | 132072 | 132074 | 132076 | 132078 | 132080 |
| 600 | 132090 | 132092 | 132094 | 132096 | 132098 | 132100 |
| 800 | 132130 | 132132 | 132134 | 132136 | 132138 | 132140 |
| 1000 | 132170 | 132172 | 132174 | 132176 | 132178 | 132160 |
| 1200 | 132210 | 132212 | 132214 | 132216 | 132218 | 132180 |
| 1500 | 132270 | 132272 | 132274 | 132276 | 132278 | 132280 |
| 1600 | 132290 | 132292 | 132294 | 132296 | 132298 | 132300 |
| 1800 | 132330 | 132332 | 132334 | 132336 | 132338 | 132340 |
| 2000 | 132370 | 132372 | 132374 | 132376 | 132378 | 132380 |
DONNÉES TECHNIQUES
| MODELE | Ak [m²] | Qv [m3/h] | LWA [dB(A)] | Dpt [Pa] |
|||
|---|---|---|---|---|---|---|---|
| min | max | min | max | min | max | ||
| KGZ.5 400x400 | 0.0771 | 470 | 940 | 25 | 46 | 5 | 20 |
| KGZ.5 600x400 | 0.1153 | 700 | 1410 | 25 | 46 | 5 | 20 |
| KGZ.5 800x400 | 0.1535 | 930 | 1880 | 25 | 46 | 5 | 20 |
| KGZ.5 1000x400 | 0.1917 | 1170 | 2350 | 25 | 46 | 5 | 20 |
| KGZ.5 1200x400 | 0.2299 | 1400 | 2810 | 25 | 46 | 5 | 20 |
| KGZ.5 1400x400 | 0.2681 | 1630 | 3280 | 25 | 46 | 5 | 20 |
| KGZ.5 1600x400 | 0.3063 | 1870 | 3750 | 25 | 46 | 5 | 20 |
| KGZ.5 1800x400 | 0.3445 | 2100 | 4220 | 25 | 46 | 5 | 20 |
| KGZ.5 2000x400 | 0.3827 | 2330 | 4690 | 25 | 46 | 5 | 20 |
| KGZ.5 400x500 | 0.1068 | 650 | 1310 | 25 | 46 | 5 | 20 |
| KGZ.5 500x500 | 0.1335 | 810 | 1630 | 25 | 46 | 5 | 20 |
| KGZ.5 600x500 | 0.1602 | 980 | 1960 | 25 | 46 | 5 | 20 |
| KGZ.5 800x500 | 0.2135 | 1300 | 2610 | 25 | 46 | 5 | 20 |
| KGZ.5 1000x500 | 0.2669 | 1630 | 3270 | 25 | 46 | 5 | 20 |
| KGZ.5 1200x500 | 0.3203 | 1950 | 3920 | 25 | 46 | 5 | 20 |
| KGZ.5 1400x500 | 0.3736 | 2280 | 4570 | 25 | 46 | 5 | 20 |
| KGZ.5 1600x500 | 0,4270 | 2600 | 5230 | 25 | 46 | 5 | 20 |
| KGZ.5 1800x500 | 0.4804 | 2930 | 5880 | 25 | 46 | 5 | 20 |
| KGZ.5 2000x500 | 0.5338 | 3250 | 6530 | 25 | 46 | 5 | 20 |
| KGZ.5 400x600 | 0.1365 | 830 | 1670 | 25 | 46 | 5 | 20 |
| KGZ.5 600x600 | 0,2050 | 1250 | 2510 | 25 | 46 | 5 | 20 |
| KGZ.5 800x600 | 0.2735 | 1670 | 3350 | 25 | 46 | 5 | 20 |
| KGZ.5 1000x600 | 0.3421 | 2080 | 4190 | 25 | 46 | 5 | 20 |
| KGZ.5 1200x600 | 0.4106 | 2500 | 5030 | 25 | 46 | 5 | 20 |
| KGZ.5 1400x600 | 0.4792 | 2920 | 5870 | 25 | 46 | 5 | 20 |
| KGZ.5 1600x600 | 0.5477 | 3340 | 6700 | 25 | 46 | 5 | 20 |
| KGZ.5 1800x600 | 0.6162 | 3750 | 7540 | 25 | 46 | 5 | 20 |
| KGZ.5 2000x600 | 0.6848 | 4170 | 8380 | 25 | 46 | 5 | 20 |
| KGZ.5 400x800 | 0.1958 | 1190 | 2400 | 25 | 46 | 5 | 20 |
| KGZ.5 600x800 | 0.2947 | 1790 | 3610 | 25 | 46 | 5 | 20 |
| KGZ.5 800x800 | 0.3936 | 2400 | 4820 | 25 | 46 | 5 | 20 |
| KGZ.5 1000x800 | 0.4924 | 3000 | 6030 | 25 | 46 | 5 | 20 |
| KGZ.5 1200x800 | 0.5913 | 3600 | 7240 | 25 | 46 | 5 | 20 |
| KGZ.5 1400x800 | 0.6902 | 4200 | 8450 | 25 | 46 | 5 | 20 |
| KGZ.5 1600x800 | 0,7890 | 4810 | 9660 | 25 | 46 | 5 | 20 |
| KGZ.5 1800x800 | 0.8879 | 5410 | 10870 | 25 | 46 | 5 | 20 |
| KGZ.5 2000x800 | 0.9868 | 6010 | 12080 | 25 | 46 | 5 | 20 |
| KGZ.5 400x1000 | 0.2552 | 1550 | 3120 | 25 | 46 | 5 | 20 |
| KGZ.5 600x1000 | 0.3844 | 2340 | 4710 | 25 | 46 | 5 | 20 |
| KGZ.5 800x1000 | 0.5136 | 3130 | 6290 | 25 | 46 | 5 | 20 |
| KGZ.5 1000x1000 | 0.6428 | 3910 | 7870 | 25 | 46 | 5 | 20 |
| KGZ.5 1200x1000 | 0,7720 | 4700 | 9450 | 25 | 46 | 5 | 20 |
| KGZ.5 1400x1000 | 0.9012 | 5490 | 11030 | 25 | 46 | 5 | 20 |
| KGZ.5 1600x1000 | 1.0304 | 6270 | 12610 | 25 | 46 | 5 | 20 |
| KGZ.5 1800x1000 | 1.1596 | 7060 | 14200 | 25 | 46 | 5 | 20 |
| KGZ.5 2000x1000 | 1.2888 | 7850 | 15780 | 25 | 46 | 5 | 20 |
| KGZ.5 400x1200 | 0.3146 | 1920 | 3850 | 25 | 46 | 5 | 20 |
| KGZ.5 600x1200 | 0.4741 | 2890 | 5800 | 25 | 46 | 5 | 20 |
| KGZ.5 800x1200 | 0.6336 | 3860 | 7760 | 25 | 46 | 5 | 20 |
| KGZ.5 1000x1200 | 0.7932 | 4830 | 9710 | 25 | 46 | 5 | 20 |
| KGZ.5 1200x1200 | 0.9527 | 5800 | 11660 | 25 | 46 | 5 | 20 |
| KGZ.5 1400x1200 | 1.1122 | 6770 | 13620 | 25 | 46 | 5 | 20 |
| KGZ.5 1600x1200 | 1.2718 | 7740 | 15570 | 25 | 46 | 5 | 20 |
| KGZ.5 1800x1200 | 1.4313 | 8720 | 17520 | 25 | 46 | 5 | 20 |
| KGZ.5 2000x1200 | 1.5908 | 9690 | 19480 | 25 | 46 | 5 | 20 |
| KGZ.5 400x1500 | 0.4036 | 2460 | 4940 | 25 | 46 | 5 | 20 |
| KGZ.5 600x1500 | 0.6086 | 3710 | 7450 | 25 | 46 | 5 | 20 |
| KGZ.5 800x1500 | 0.8137 | 4960 | 9960 | 25 | 46 | 5 | 20 |
| KGZ.5 1000x1500 | 1.0187 | 6200 | 12470 | 25 | 46 | 5 | 20 |
| KGZ.5 1200x1500 | 1.2237 | 7450 | 14980 | 25 | 46 | 5 | 20 |
| KGZ.5 1400x1500 | 1.4288 | 8700 | 17490 | 25 | 46 | 5 | 20 |
| KGZ.5 1600x1500 | 1.6338 | 9950 | 20000 | 25 | 46 | 5 | 20 |
| KGZ.5 1800x1500 | 1.8388 | 11200 | 22510 | 25 | 46 | 5 | 20 |
| KGZ.5 2000x1500 | 2.0439 | 12450 | 25020 | 25 | 46 | 5 | 20 |
| KGZ.5 2000x1600 | 2.1949 | 13370 | 26870 | 25 | 46 | 5 | 20 |
| KGZ.5 2000x1800 | 2.4969 | 15210 | 30570 | 25 | 46 | 5 | 20 |
| KGZ.5 2000x2000 | 2.7989 | 17040 | 34260 | 25 | 46 | 5 | 20 |
