KGA 60

CARACTÉRISTIQUES

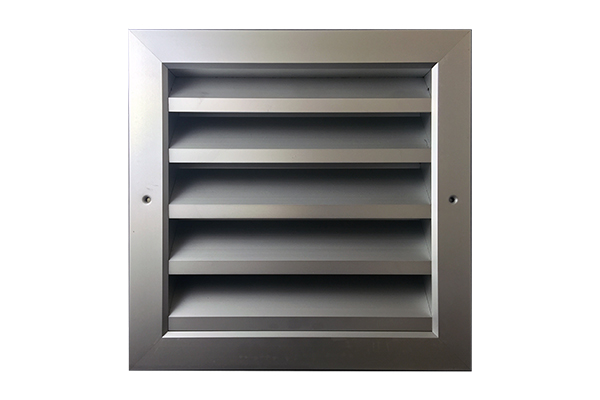

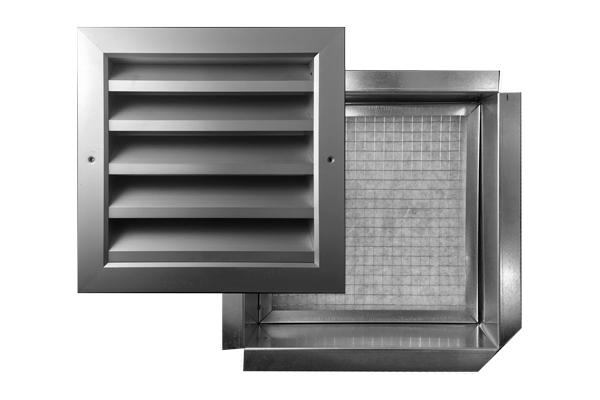

Grilles de reprise à ailettes fixes inclinées de 45° au pas 50 mm destinées à être montées à l’extérieur des bâtiments.

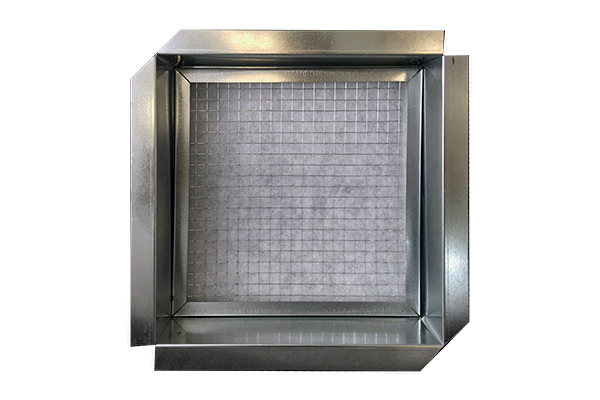

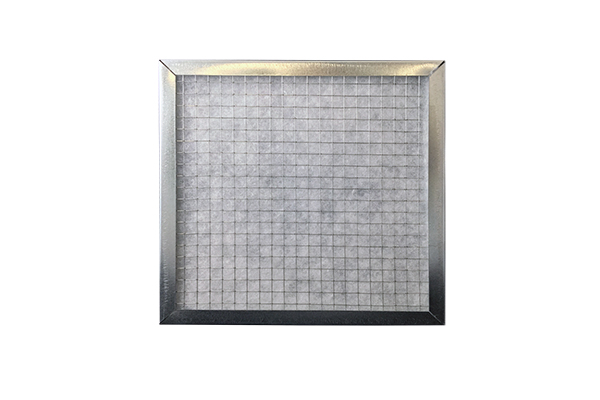

Équipé d’un contre cadre porte filtre en acier galvanisé et d’un filtre d’efficacité G3 épaisseur 22mm (85% gravimétrique).

MATÉRIAU DE CONSTRUCTION

Profils et ailettes aluminium finition anodisé.
Peinture RAL possible sur demande.

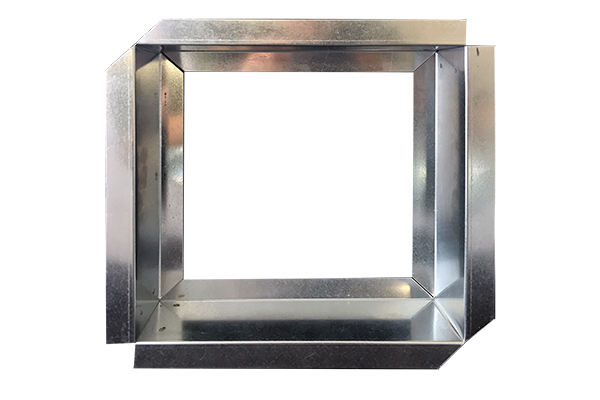

Contre cadre en acier galvanisée.

UTILISATION

Montage mural pour prise ou rejet d’air extérieur.

FIXATION

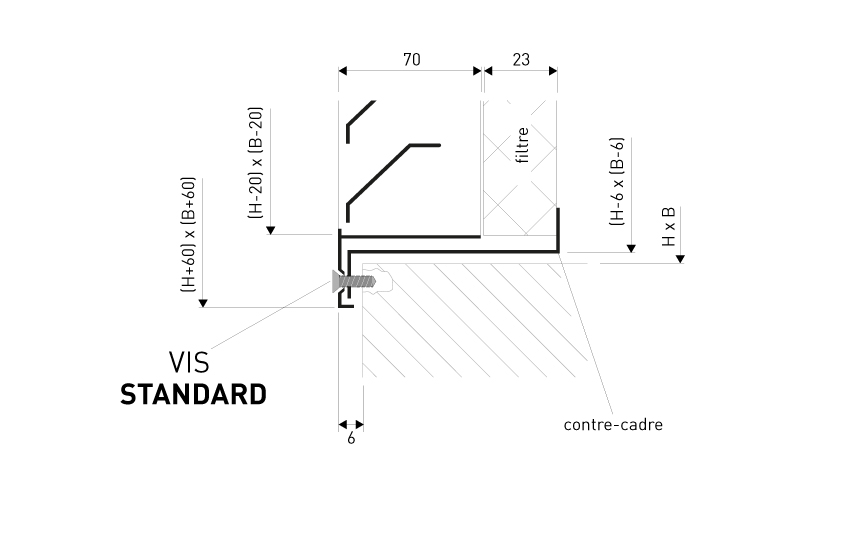

Fixation par vis frontales.

ACCESSOIRES
Plénum nu ou isolé CS3–CS4

Catégories : Diffusion & reprise de l'air, Grilles exterieures, Grilles exterieures aluminium Étiquette : famille1

GAMME

KGA 60	Largeur (mm)
Hauteur (mm)	300	400	500	600	800	1000
Hauteur (mm)	Code	Code	Code	Code	Code	Code
300	130423	130424	130425	130426	130428	130430
400	130443	130444	130445	130446	130448	130450
500	130463	130464	130465	130466	130468	130470
600	130483	130484	130466	130486	130488	130490
800	130523	130524	130525	130526	130528	130530
1000	130563	130564	130565	130566	130568	130570

DONNÉES TECHNIQUES

MODELE	Ak [m²]	Qv [m³/h]		LWA [dB(A)]		Dp_t [Pa]
		min	max	min	max	min	max
KGA 60 300x300	0.036	104	506	25	45	10	50
KGA 60 600x300	0.081	233	988	25	45	10	50
KGA 60 400x400	0.0771	221	630	25	45	10	50
KGA 60 600x400	0.1153	332	941	25	45	10	50
KGA 60 800x400	0.1535	442	1253	25	45	10	50
KGA 60 1000x400	0.1917	553	1565	25	45	10	50
KGA 60 500x500	0.1335	382	1084	25	45	10	50
KGA 60 600x600	0,2050	590	1668	25	45	10	50
KGA 60 800x600	0.2735	788	2227	25	45	10	50
KGA 60 1000x600	0.3421	986	2786	25	45	10	50
KGA 60 600x800	0.2947	848	2402	25	45	10	50
KGA 60 800x800	0.3936	1134	3208	25	45	10	50
KGA 60 1000x800	0.4924	1415	4013	25	45	10	50
KGA 60 1000x1000	0.6428	1848	5240	25	45	10	50
