KGA 25
CARACTÉRISTIQUES

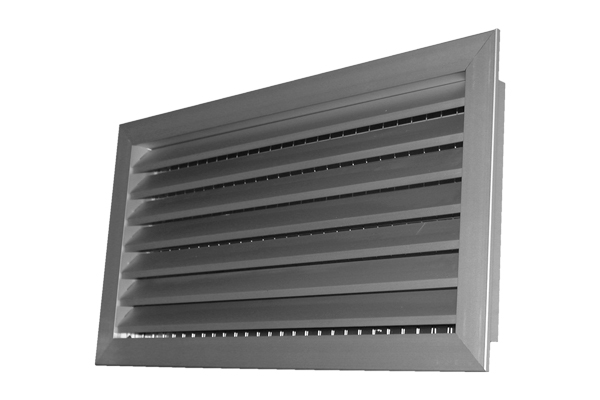

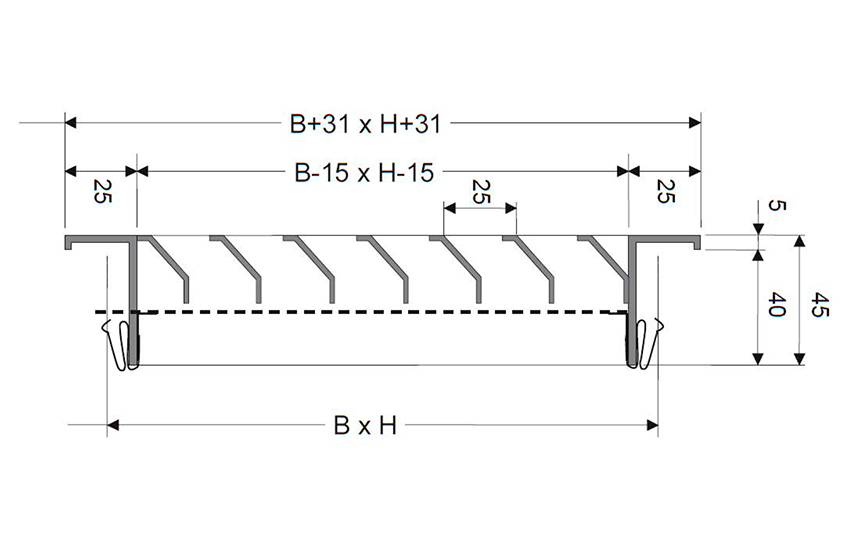

Grilles de reprise à ailettes fixes inclinées de 45° au pas 25 mm destinées à être montées à l'extérieur des bâtiments.
VERSIONS
KGA 25 : Grille équipée d'un grillage de protection contre les volatiles et les rongeurs
KGA 25-Z : Grille équipée d'une moustiquaire contre les insectes
KGA 25-SS : Grille équipée d'un grillage de protection contre les volatiles et les rongeurs et d'un registre de surpression par gravité (SS-A pour aspiration / SS-E pour l'extraction)
MATÉRIAU DE CONSTRUCTION
Profils et ailettes aluminium finition anodisé.
Peinture RAL possible sur demande.
UTILISATION
Montage mural pour prise ou rejet d'air extérieur.
FIXATION
Fixation par clips en standard.
Fixation par vis frontales, aimants ou par batteuses (sur demande).
ACCESSOIRES
Registre de régulation SC en acier galvanisé avec ailettes à mouvement opposé
Contre-cadre CTZ, CTB ou CTZ de montage en tôle d’acier galvanisée
Registre de surpression par gravité SS-E ou SS-A
Plénum nu ou isolé CS3–CS4
GAMME
| KGA 25 | Largeur (mm) | ||||||
|---|---|---|---|---|---|---|---|
| Hauteur (mm) | 200 | 300 | 400 | 500 | 600 | 800 | 1000 |
| Code | Code | Code | Code | Code | Code | Code | |
| 100 | 134002 | 134003 | 134004 | 134005 | 134006 | 134008 | 134010 |
| 150 | 134012 | 134013 | 134014 | 134015 | 134016 | 134018 | 134020 |
| 200 | 134022 | 134023 | 134024 | 134025 | 134026 | 134028 | 134030 |
| 300 | 134032 | 134033 | 134034 | 134035 | 134036 | 134038 | 134040 |
| 400 | 134042 | 134043 | 134044 | 134045 | 134046 | 134048 | 134050 |
| 500 | 134052 | 134053 | 134054 | 134055 | 134056 | 134058 | 134060 |
| 600 | 130062 | 134063 | 134064 | 134065 | 134066 | 134068 | 134070 |
DONNÉES TECHNIQUES
| MODELE | Ak [m²] | Qv [m3/h] | LWA [dB(A)] | Dpt [Pa] |
|||
|---|---|---|---|---|---|---|---|
| min | max | min | max | min | max | ||
| KGA 25 200x100 | 0.0101 | 50 | 120 | - | 25 | 5 | 30 |
| KGA 25 300x100 | 0.0157 | 70 | 180 | - | 27 | 5 | 30 |
| KGA 25 400x100 | 0.0213 | 100 | 240 | - | 28 | 5 | 30 |
| KGA 25 500x100 | 0.0269 | 120 | 310 | - | 30 | 5 | 30 |
| KGA 25 600x100 | 0.0325 | 150 | 370 | - | 31 | 5 | 30 |
| KGA 25 800x100 | 0.0437 | 200 | 500 | - | 33 | 5 | 30 |
| KGA 25 1000x100 | 0.0548 | 250 | 620 | - | 34 | 5 | 30 |
| KGA 25 200x150 | 0.0164 | 80 | 190 | - | 27 | 5 | 30 |
| KGA 25 300x150 | 0.0255 | 120 | 290 | - | 30 | 5 | 30 |
| KGA 25 400x150 | 0.0346 | 160 | 390 | - | 31 | 5 | 30 |
| KGA 25 500x150 | 0.0437 | 200 | 500 | - | 33 | 5 | 30 |
| KGA 25 600x150 | 0.0528 | 250 | 600 | - | 34 | 5 | 30 |
| KGA 25 800x150 | 0.0709 | 330 | 810 | - | 35 | 5 | 30 |
| KGA 25 1000x150 | 0.0891 | 410 | 1010 | - | 36 | 5 | 30 |
| KGA 25 200x200 | 0.0227 | 110 | 260 | - | 29 | 5 | 30 |
| KGA 25 300x200 | 0.0353 | 160 | 400 | - | 31 | 5 | 30 |
| KGA 25 400x200 | 0.0478 | 220 | 540 | - | 33 | 5 | 30 |
| KGA 25 500x200 | 0.0604 | 280 | 690 | - | 34 | 5 | 30 |
| KGA 25 600x200 | 0,0730 | 340 | 830 | - | 35 | 5 | 30 |
| KGA 25 800x200 | 0.0982 | 460 | 1120 | - | 37 | 5 | 30 |
| KGA 25 1000x200 | 0.1234 | 570 | 1400 | 21 | 38 | 5 | 30 |
| KGA 25 200x300 | 0.0352 | 160 | 400 | - | 31 | 5 | 30 |
| KGA 25 300x300 | 0.0548 | 250 | 620 | - | 34 | 5 | 30 |
| KGA 25 400x300 | 0.0744 | 350 | 850 | - | 36 | 5 | 30 |
| KGA 25 500x300 | 0,0940 | 440 | 1070 | - | 37 | 5 | 30 |
| KGA 25 600x300 | 0.1136 | 530 | 1290 | 21 | 38 | 5 | 30 |
| KGA 25 800x300 | 0.1528 | 710 | 1740 | 22 | 40 | 5 | 30 |
| KGA 25 1000x300 | 0,1920 | 890 | 2190 | 23 | 41 | 5 | 30 |
| KGA 25 200x400 | 0.0478 | 220 | 540 | - | 33 | 5 | 30 |
| KGA 25 300x400 | 0.0744 | 350 | 850 | - | 36 | 5 | 30 |
| KGA 25 400x400 | 0,1010 | 470 | 1150 | - | 37 | 5 | 30 |
| KGA 25 500x400 | 0.1276 | 590 | 1450 | 21 | 38 | 5 | 30 |
| KGA 25 600x400 | 0.1542 | 720 | 1750 | 22 | 39 | 5 | 30 |
| KGA 25 800x400 | 0.2073 | 960 | 2360 | 24 | 41 | 5 | 30 |
| KGA 25 1000x400 | 0.2605 | 1210 | 2970 | 25 | 42 | 5 | 30 |
| KGA 25 200x500 | 0.0603 | 280 | 690 | - | 34 | 5 | 30 |
| KGA 25 300x500 | 0.0939 | 440 | 1070 | - | 37 | 5 | 30 |
| KGA 25 400x500 | 0.1275 | 590 | 1450 | 21 | 38 | 5 | 30 |
| KGA 25 500x500 | 0.1611 | 750 | 1830 | 23 | 40 | 5 | 30 |
| KGA 25 600x500 | 0.1947 | 900 | 2220 | 23 | 41 | 5 | 30 |
| KGA 25 800x500 | 0.2619 | 1220 | 2980 | 25 | 42 | 5 | 30 |
| KGA 25 1000x500 | 0.3291 | 1530 | 3750 | 26 | 44 | 5 | 30 |
| KGA 25 200x600 | 0.0729 | 340 | 830 | - | 35 | 5 | 30 |
| KGA 25 300x600 | 0.1135 | 530 | 1290 | 21 | 38 | 5 | 30 |
| KGA 25 400x600 | 0.1541 | 720 | 1750 | 22 | 40 | 5 | 30 |
| KGA 25 500x600 | 0.1947 | 900 | 2220 | 23 | 41 | 5 | 30 |
| KGA 25 600x600 | 0.2353 | 1090 | 2680 | 25 | 42 | 5 | 30 |
| KGA 25 800x600 | 0.3165 | 1470 | 3600 | 26 | 44 | 5 | 30 |
| KGA 25 1000x600 | 0.3977 | 1850 | 4530 | 28 | 45 | 5 | 30 |
