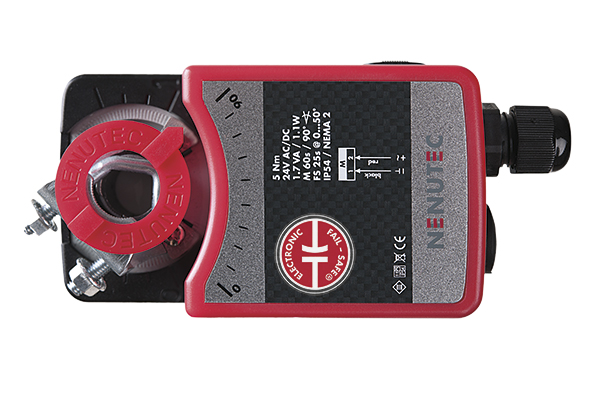

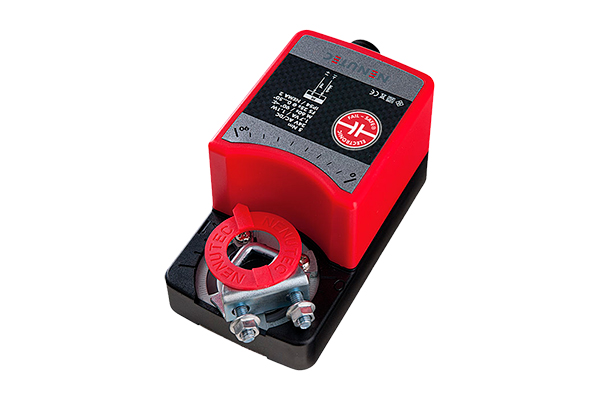

FSAA…05

DESCRIPTIF

Les servomoteurs de clapets avec dispositif de sécurité électronique intégrée (EFS^®) sont développés et fabriqués pour des fonctionnalités étendues dans les systèmes de CVC, et ouvrent de nouvelles perspectives dans les systèmes de protection.

La sécurité électronique intégrée (EFS^®) intègre une fonction temporisation contre les microcoupures de courant pendant 4 secondes maximum.
En cas de coupure de courant plus longue, le servomoteur fait passer le registre si nécessaire dans une position d‘urgence prédéfinie (EPS^®).

CARACTÉRISTIQUES PRINCIPALES

  Surface des clapets 1.0 m²
  Tension d‘alimentation AC/DC 24V et AC 230V
  Commande 2 points TOR
  Digital greentech technology

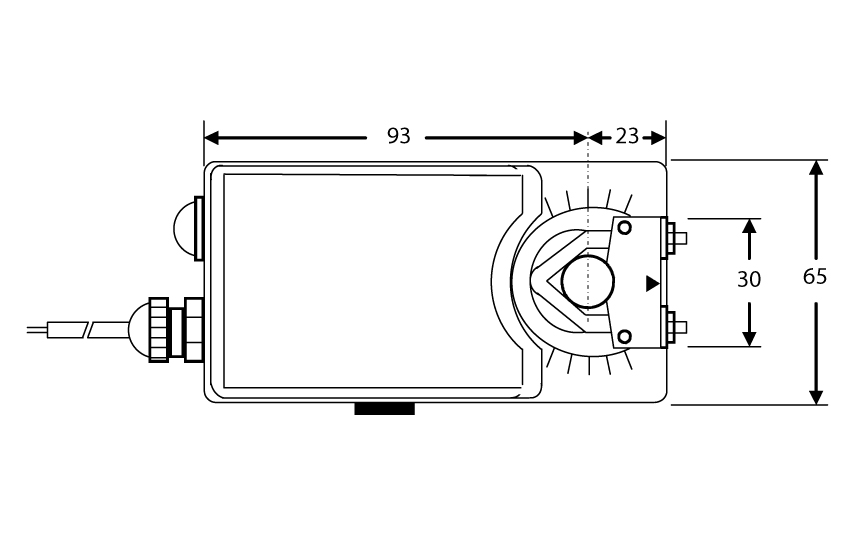

  Dimensions axe d‘entraînement Ø 6 à 16 mm rond / 5 à 12 mm carré
  Longueur minimale de l‘axe de 40 mm
  Sens de rotation modifiable par sélecteur
  Angle de rotation réglable (mécanique)

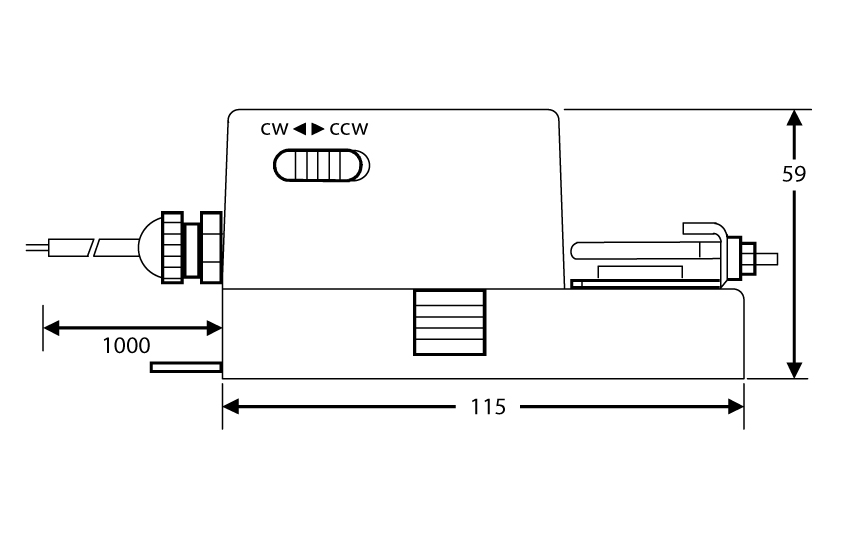

  Câble de raccordement de 1000 mm
  Version personnalisée (sur demande)

PRÉSENTATION TECHNOLOGIE EFS^®

Catégories : Regulation de débit, Servomoteurs, Servomoteurs securite avec EFS Étiquette : famille9

TABLEAU DE SÉLECTION

Modèle	Référence	Couple	Temps de réponse (Fail-safe EFS^®)	Temps de réponse (Alimentation)	Tension d'alimentation	Contacts auxiliaires
FSAA24-05	241301	5 Nm	25 sec	75…85 sec	AC/DC 24V ±15%	Non
FSAA230-05	241321	5 Nm	25 sec	75…85 sec	AC 230V ±10%	Non

CARACTÉRISTIQUES TECHNIQUES

	FSAA24-05	FSAA230-05
Couple	5 Nm	5 Nm
Surface des clapets	1.0 m²	1.0 m²
Dimensions de l'axe	Ø 6 à 16 mm rond / 5 à 12 mm carré	Ø 6 à 16 mm rond / 5 à 12 mm carré
Tension d'alimentation	AC 24V / DC 24V ±15%	AC 230V ±10%
Fréquence	50 - 60 Hz	50 - 60 Hz
Type de commande	2 points Tout ou Rien	2 points Tout ou Rien
Consommation électrique
Fonctionnement	1.5 W	1.5 W
Fin de positionnement	0.5 W	0.5 W
Puissance absorbée	14 VA	14 VA
Utilisation en parallèle	oui (voir donnés de performance)	oui (voir donnés de performance)
Classe de protection	III	II
Temps de recharge	30 sec	30 sec
Angle de rotation	max. 95°	max. 95°
Limitation d'angle de rotation	peut être limité aux deux extrémités pas des butées mécaniques réglables	peut être limité aux deux extrémités pas des butées mécaniques réglables
Poids	< 0.55 kg	< 0.55 kg
Durée de vie	100.000 cycles complets / 1.000.000 cycles partiels	100.000 cycles complets / 1.000.000 cycles partiels
Niveau sonore moteur et EFS	42 dB(A)	42 dB(A)
IP classe de protection	IP 54 (protégés contre la poussière et les éclaboussures)	IP 54 (protégés contre la poussière et les éclaboussures)
Température de fonctionnement	-30°… +50°C / IEC 721-3-3	-30°… +50°C / IEC 721-3-3
Température de stockage	-40°…+80°C / IEC 721-3-2	-40°…+80°C / IEC 721-3-2
Humidité ambiante	5%...95% rH aucune condensation	5%...95% rH aucune condensation
Entretien	Sans entretien	Sans entretien
Mode opératoire	Type I / EN 60730-1	Type I / EN 60730-1
EMC	CE selon 2004/108/EC	CE selon 2004/108/EC
