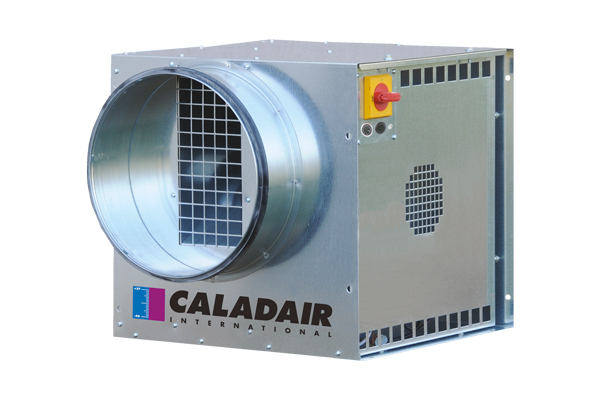

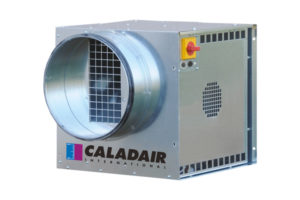

ECONIZER^®

APPLICATION

Gamme de ventilateurs destinés tout particulièrement à la ventilation des immeubles collectifs de par leur classification de tenue au feu à 400°C pendant 1/2 heure.

GAMME

Composée de 5 modèles, la gamme couvre des débits de 50 à 5000 m³/h.

Tous ces appareils sont réalisés en tôle d’acier galvanisé, régulation par potentiomètre permettant un fonctionnement adapté aux besoins de l'installation, d’un interrupteur de proximité, et de piquages double joints à lèvre. Cet appareil n’est pas équipé de pressostat.

Ils sont composés d’un moteur à entraînement direct EC (commutation électronique) à courant continu à haut rendement et turbine action à profil spécifique haut rendement et faible niveau sonore jusqu’au modèle 1800, turbine à réaction haut rendement traitée époxy pour les tailles 3000 et 5000 (répondant aux exigences de la directive ErP 2009/125/EC (2^émephase 2018)).

L’association, au sein du caisson ECONIZER^®, du moteur EC et d’une turbine à profil spécifique garantit des performances très élevées pour une solution éconologique^® très basse consommation conforme à la RT2012 et aux exigences de la phase 2018 de la directive Ecoconception ErP 2009/125/EC.

INSTALLATION

Peut être installé en intérieur ou extérieur, au sol ou suspendu.
Sa forme cubique permet toutes les combinaisons aspiration/rejet à 90°.
Le panneau technique arrière regroupe l’interrupteur de proximité et le potentiomètre..
Accès à tous les éléments internes par le panneau technique pour une maintenance aisée.

GAMME

Code	Désignation
251131	ECONIZER^® 600
251132	ECONIZER^® 1000
251133	ECONIZER^® 1800
251134	ECONIZER^® 3000
251135	ECONIZER^® 5000

CARACTÉRISTIQUES ÉLECTRIQUES

Modèle ECOBLUE^®	Puissance moteur électrique (W)	Temp. Utilisation (°C/°C)	Indice protection Classe	Protection Thermique	Tension alimentation (V / Ph / Hz)	Intensité de protection (A)
ECONIZER^® 600	101	-20 / 50	IP44 / F	PTI	230 / 1 / 50	0.8
ECONIZER^® 1000	150	-20 / 50	IP44 / F	PTI	230 / 1 / 50	1.2
ECONIZER^® 1800	320	-20 / 50	IP44 / F	PTI	230 / 1 / 50	1.4
ECONIZER^® 3000	650	-20 / 40	IP54 / F	PTI	230 / 1 / 50	3.5
ECONIZER^® 5000	1200	-20 / 40	IP44 / F	PTI	400 / 3 / 50	2.7

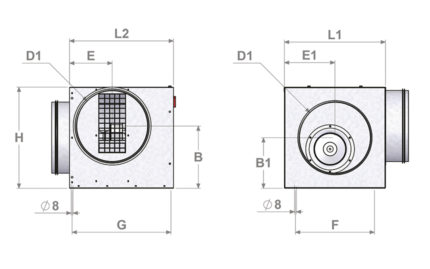

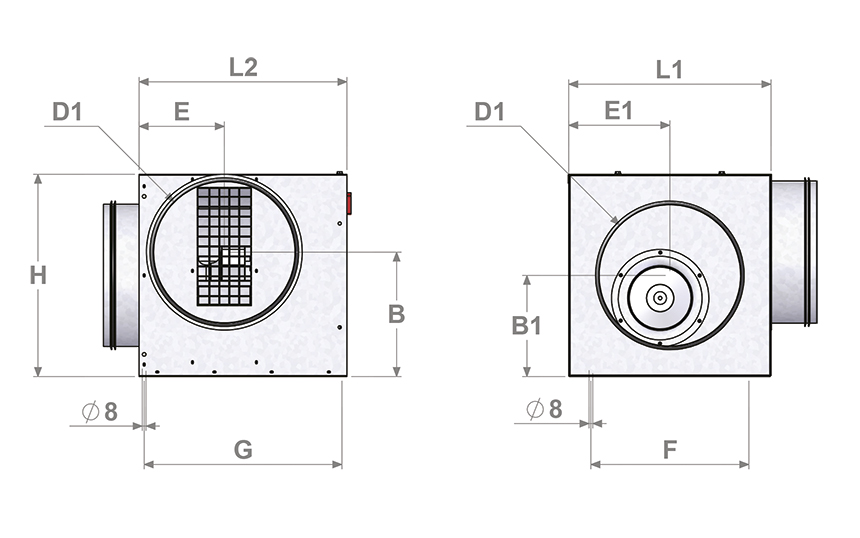

CARACTÉRISTIQUES DIMENSIONNELLES

Modèle ECOBLUE^®	Piquages	Dimensions caisson			Position Rejet				Fixation		Poids
	D1 mm	L1 mm	L2 mm	H mm	B mm	E mm	B1 mm	E1 mm	F mm	G mm	kg
ECONIZER^® 600	250	370	425	370	225	150	185	185	280	405	18
ECONIZER^® 1000	315	450	460	450	275	190	225	225	350	440	24
ECONIZER^® 1800	355	555	485	555	360	200	275	275	400	465	34
ECONIZER^® 3000	450	650	565	650	410	240	325	325	450	545	50
ECONIZER^® 5000	500	730	670	730	460	290	365	365	550	650	63
