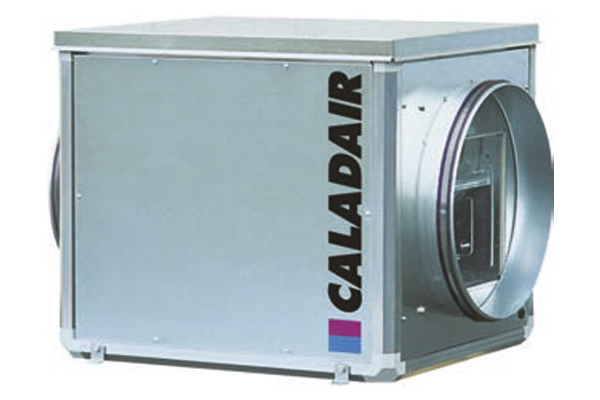

CVAT (MAXIPLUS^®)

APPLICATION

Caisson de ventilation d’extraction ou d’insufflation particulièrement adapté pour répondre à des contraintes dimensionnelles sévères (caisson compact) et à des exigences acoustiques (version isolation phonique renforcée), destiné à la ventilation de locaux nécessitant de moyens et forts débits.

GAMME

Déclinée en 6 tailles et 6 modèles, la gamme CVAT couvre des débits de 800 à 17000 m³/h.

Disponible en 2 versions :

Standard : CVAT (MAXIPLUS^®)
Insonorisé : CVIAT (MAXIPLUS^®PHONIC) par isolation laine de roche haute densité (120kg/m³).

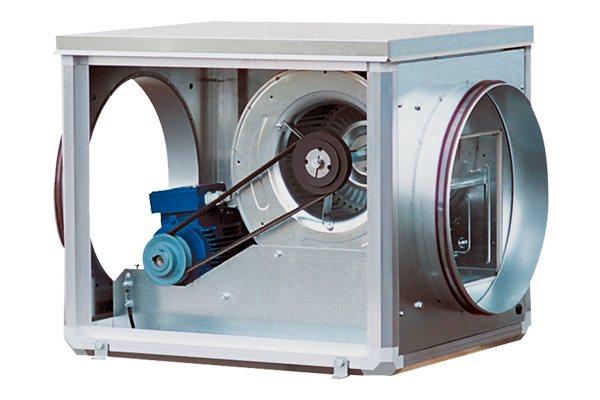

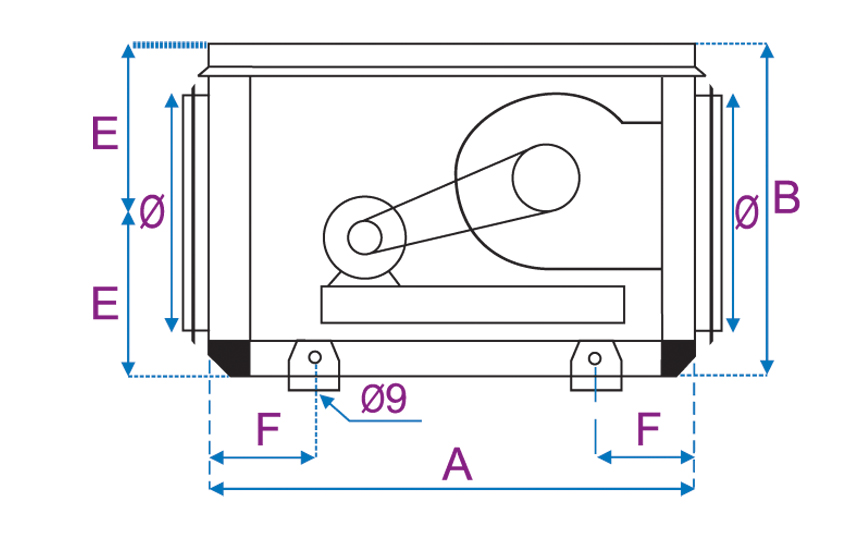

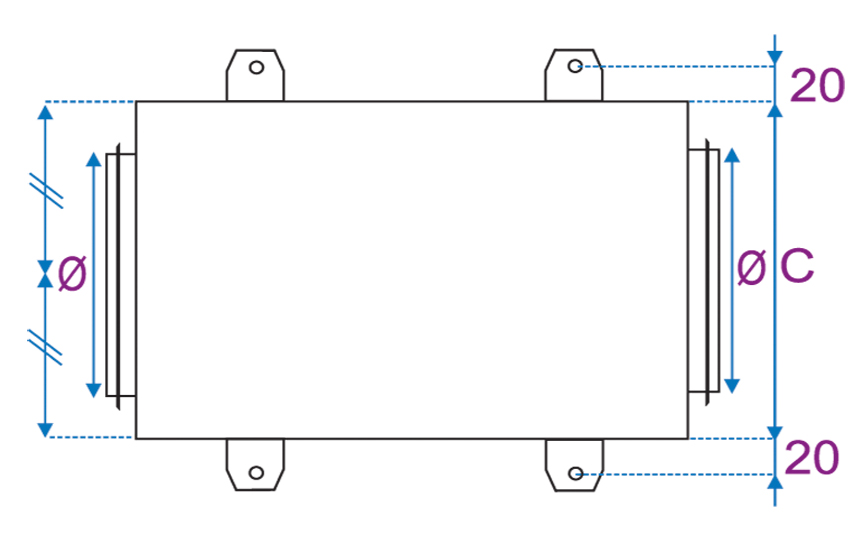

Tous ces appareils sont réalisés en tôle d’acier galvanisé, épaisseur 10/10^ème avec structure en profilé d’aluminium, moteur 1 ou 2 vitesses IP55 classe F accouplement poulies courroie avec protection thermique PTO, et turbine centrifuge à action double ouïe.

Ensemble moto ventilateur monté sur un même châssis (moteur monté directement sur la volute pour le modèle 315) moteur fixé sur un chariot pour les autres modèles.

Gamme équipée en série de pieds avec empreinte pour fixation et piquages double joints à lèvre et poulie motrice variable à l’arrêt pour moteur jusqu’à 4 kW.

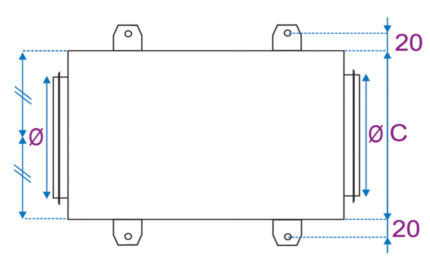

INSTALLATION

Peut être utilisé en intérieur ou extérieur (option AGC) horizontalement
Peut être utilisé posée sur sol ou fixé verticalement contre un mur
Équerres de fixation au sol/murale en standard
Accès aux éléments internes par les 2 panneaux latéraux démontables

NB : afin d’être conforme à la directive Ecoconception ErP 2009/125/EC applicable au 1^er Janvier 2016 sur les UVNR( Unité de Ventilation Non Résidentielle), tous les caissons d’extraction ou d’insufflation avec motorisation AC IE2 devront impérativement être équipés d’un variateur de fréquence (LOBBY, VFM,VFT,CVFT).

Catégories : Caisson de ventilation simple flux, Ventilation tertiaires Étiquette : famille4

GAMME 1 VITESSE

Code	Désignation	Code	Désignation	Code	Désignation	Code	Désignation
CVAT - Caisson standard 1 Vitesse				CVIAT - Caisson insonorisé 1 Vitesse
263001	CVAT 315 B4	263031	CVAT 500 D4	263101	CVIAT 315 B4	263131	CVIAT 500 D4
263002	CVAT 315 C4	263032	CVAT 500 E4	263102	CVIAT 315 C4	263132	CVIAT 500 E4
263003	CVAT 315 D4	263033	CVAT 500 F4	263103	CVIAT 315 D4	263133	CVIAT 500 F4
263004	CVAT 315 E4	263034	CVAT 500 G4	263104	CVIAT 315 E4	263134	CVIAT 500 G4
-	-	263035	CVAT 500 H4	-	-	263135	CVIAT 500 H4
263011	CVAT 400 B4	-	-	263111	CVIAT 400 B4	-	-
263012	CVAT 400 C4	263041	CVAT 630 F4	263112	CVIAT 400 C4	263141	CVIAT 630 F4
263013	CVAT 400 D4	263042	CVAT 630 G4	263113	CVIAT 400 D4	263142	CVIAT 630 G4
263014	CVAT 400 E4	263043	CVAT 630 H4	263114	CVIAT 400 E4	263143	CVIAT 630 H4
263015	CVAT 400 F4	263044	CVAT 630 I4	263115	CVIAT 400 F4	263144	CVIAT 630 I4
-	-	-	-	-	-	-	-
263021	CVAT 450 C4	263051	CVAT 800 G4	263121	CVIAT 450 C4	263151	CVIAT 800 G4
263022	CVAT 450 D4	263052	CVAT 800 H4	263122	CVIAT 450 D4	263152	CVIAT 800 H4
263023	CVAT 450 E4	263053	CVAT 800 I4	263123	CVIAT 450 E4	263153	CVIAT 800 I4
263024	CVAT 450 F4	263054	CVAT 800 J4	263124	CVIAT 450 F4	263154	CVIAT 800 J4
263025	CVAT 450 G4	-	-	263125	CVIAT 450 G4	-	-

GAMME 2 VITESSES

Code	Désignation	Code	Désignation	Code	Désignation	Code	Désignation
CVAT - Caisson standard 2 Vitesses				CVIAT - Caisson insonorisé 2 Vitesses
263006	CVAT 315 C48	263036	CVAT 500 D48	263106	CVIAT 315 C48	263136	CVIAT 500 D48
263007	CVAT 315 D48	263037	CVAT 500 E48	263107	CVIAT 315 D48	263137	CVIAT 500 E48
263008	CVAT 315 E48	263038	CVAT 500 F48	263108	CVIAT 315 E48	263138	CVIAT 500 F48
-	-	263039	CVAT 500 G48	-	-	263139	CVIAT 500 G48
263016	CVAT 400 C48	263040	CVAT 500 H48	263116	CVIAT 400 C48	263140	CVIAT 500 H48
263017	CVAT 400 D48	-	-	263117	CVIAT 400 D48	-	-
263018	CVAT 400 E48	263046	CVAT 630 F48	263118	CVIAT 400 E48	263146	CVIAT 630 F48
263019	CVAT 400 F48	263047	CVAT 630 G48	263119	CVIAT 400 F48	263147	CVIAT 630 G48
-	-	263048	CVAT 630 H48	-	-	263148	CVIAT 630 H48
263026	CVAT 450 C48	263049	CVAT 630 I48	263126	CVIAT 450 C48	263149	CVIAT 630 I48
263027	CVAT 450 D48	-	-	263127	CVIAT 450 D48	-	-
263028	CVAT 450 E48	263056	CVAT 800 G48	263128	CVIAT 450 E48	263156	CVIAT 800 G48
263029	CVAT 450 F48	263057	CVAT 800 H48	263129	CVIAT 450 F48	263157	CVIAT 800 H48
263030	CVAT 450 G48	263058	CVAT 800 I48	263130	CVIAT 450 G48	263158	CVIAT 800 I48
-	-	263059	CVAT 800 J48	-	-	263159	CVIAT 800 J48

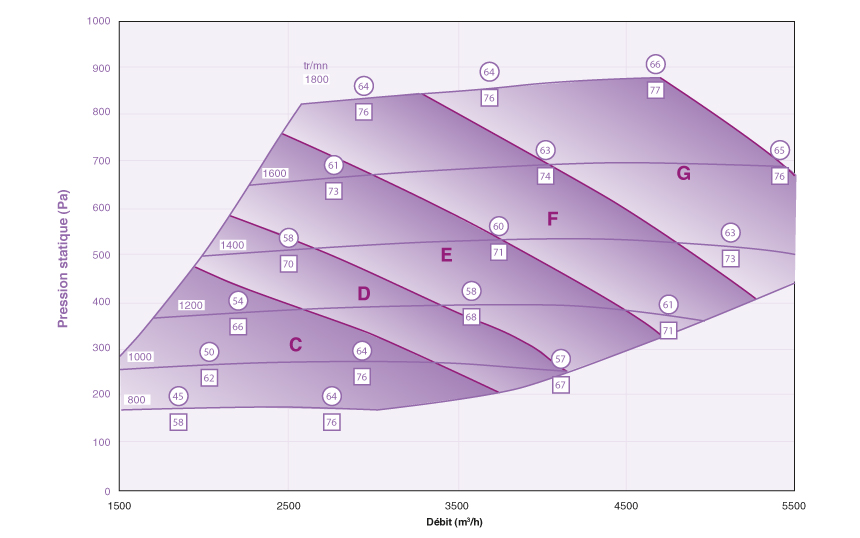

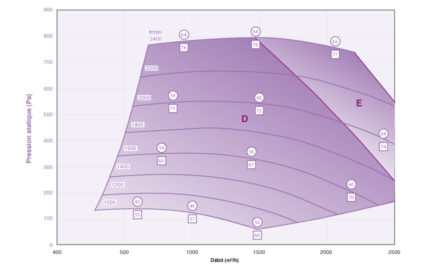

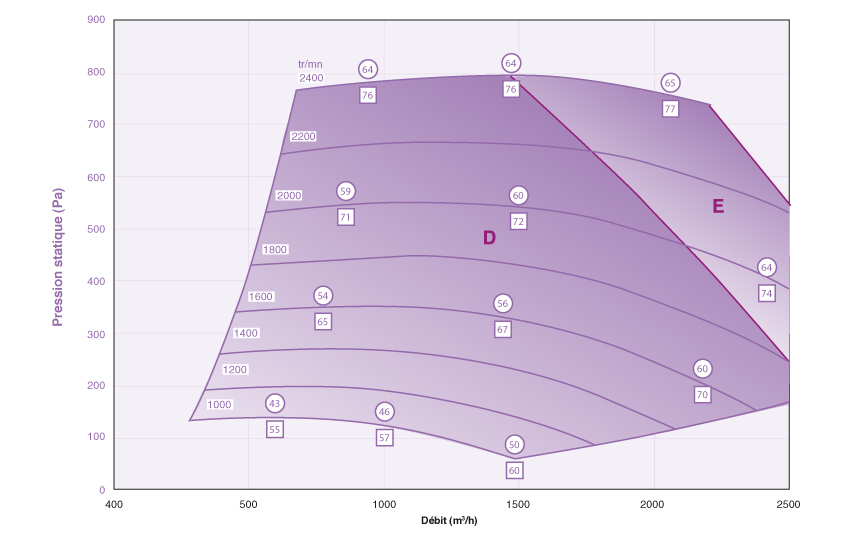

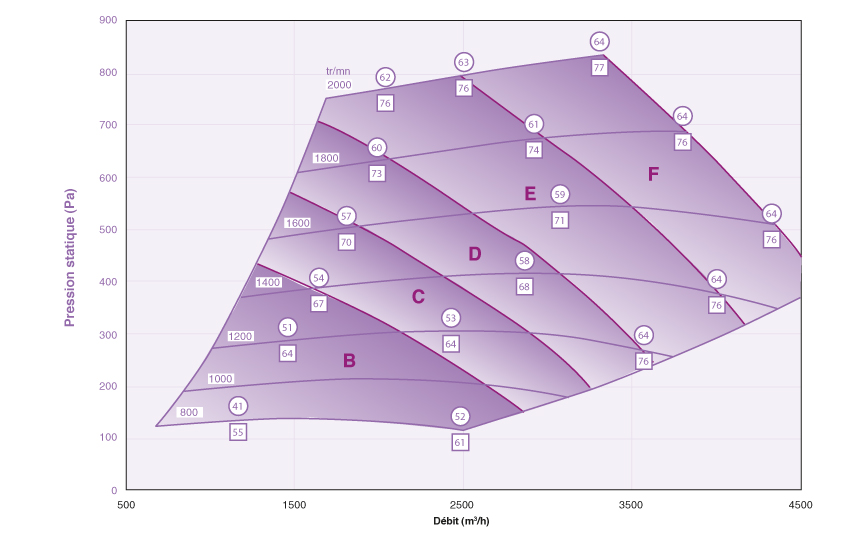

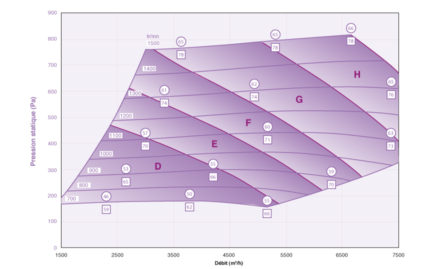

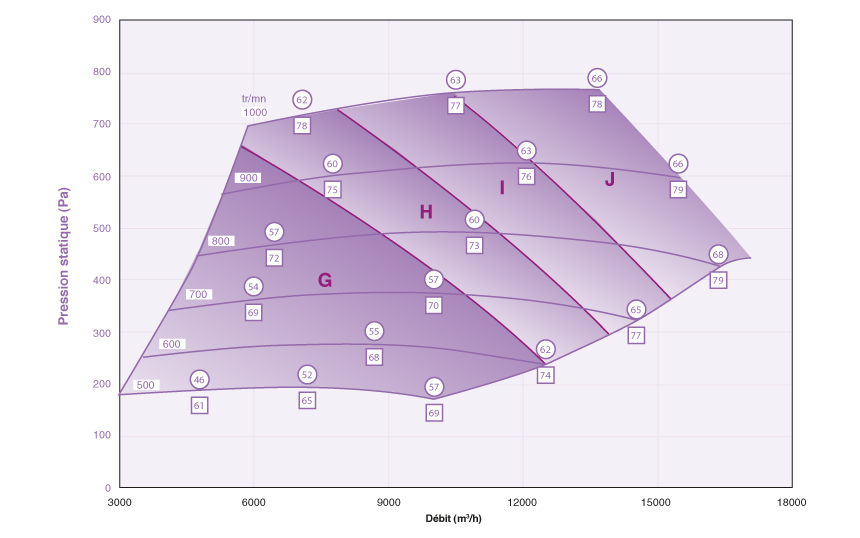

CARACTÉRISTIQUES ÉLECTRIQUES

Modèle	Puissance Moteur (Kw)	Poids (kg)
CVAT/CVIAT		CVAT	CVIAT
315 E	1,10	50	54
400 B	0,37	56	62
400 C	0,55	57	63
400 D	0,75	58	64
400 E	1,10	61	67
400 F	1,50	64	70
450 C	0,55	67	75
450 D	0,75	68	76
450 E	1,10	71	79
450 F	1,50	74	82
450 G	2,20	81	89

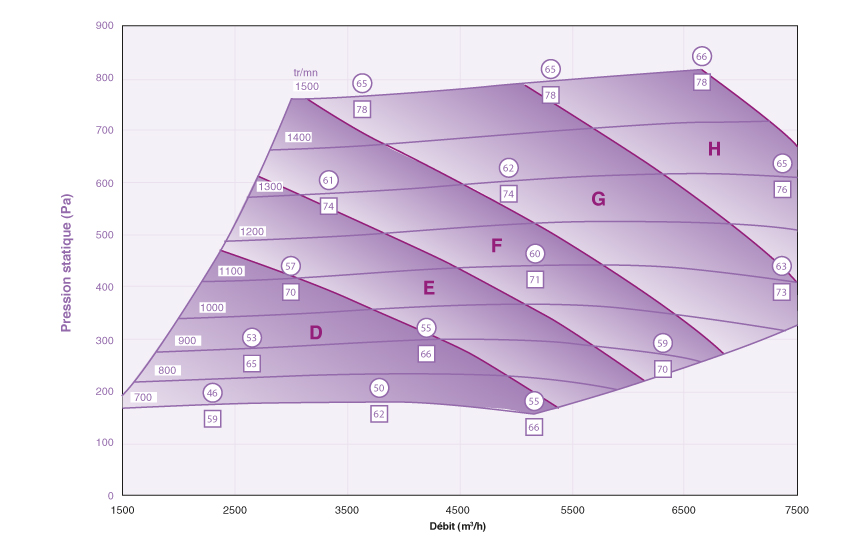

500 D	0,75	91	101
500 E	1,10	94	104
500 F	1,50	97	107
500 G	2,20	104	114
500 H	3,00	109	119

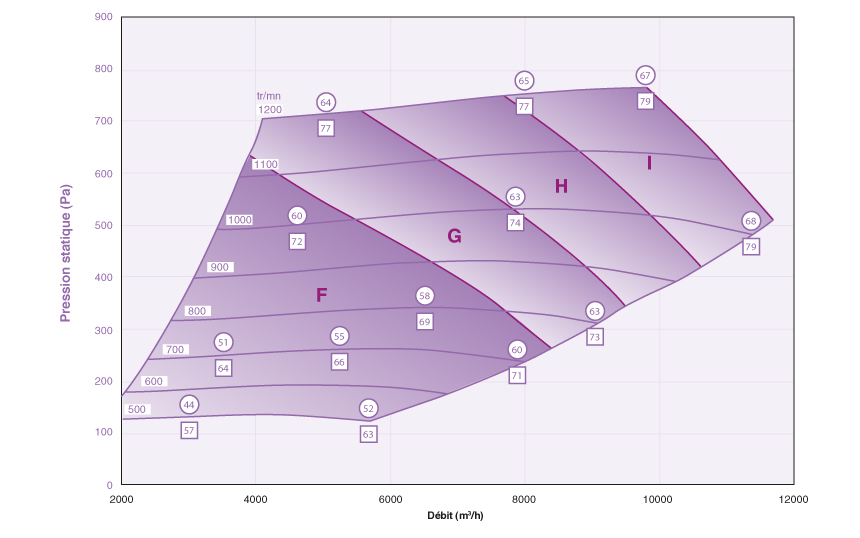

630 F	1,50	120	135
630 G	2,20	127	142
630 H	3,00	132	147
630 I	4,00	141	156
800 G	2,20	154	172
800 H	3,00	159	177
800 I	4,00	168	186
800 J	5,50	181	199
