PRÉSENTATION

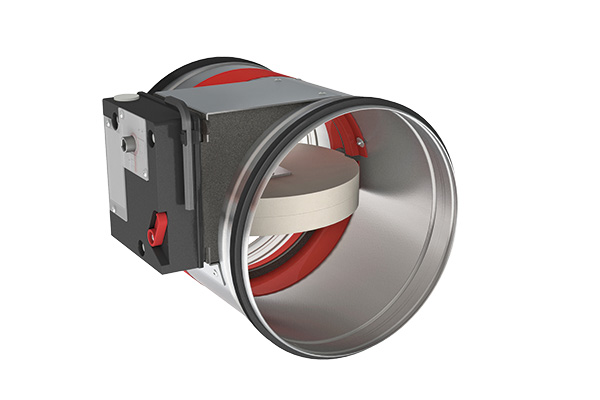

Clapet coupe-feu circulaire CR2  est disponible dans les dimensions les plus larges (jusqu’au diamètre 630 mm) avec une résistance au feu jusqu’à 120 minutes.

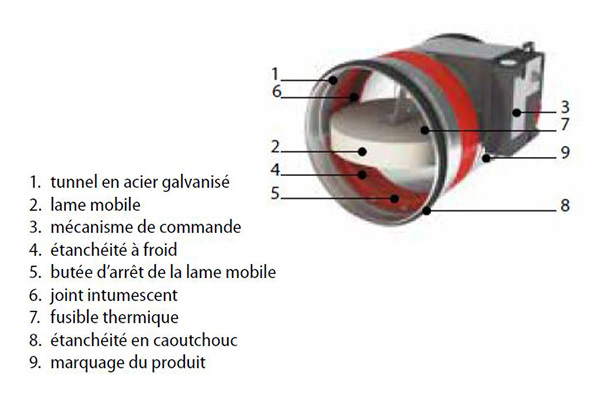

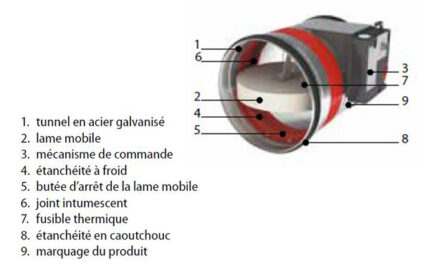

Il dispose d’un tunnel en acier galvanisé et d’une lame en matériau réfractaire exempt d’amiante et résistant à l’humidité.

Les clapets se différencient notamment par leur degré de résistance au feu, par leurs qualités aérauliques et par leur simplicité d’installation.

CARACTÉRISTIQUES PRINCIPALES

   Grandes dimensions
   Section nette optimale et perte de charge minimale
   Performances acoustiques optimales
   Encombrement réduit pour volume habitable net supérieur
   Approuvé pour montage en paroi massive, dalle massive et paroi légère
   Distance minimale autorisée
   Mécanisme de commande entièrement hors du mur
   Pour applications intérieures
  Température ambiante de max 50°C

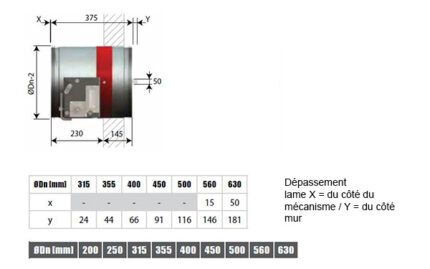

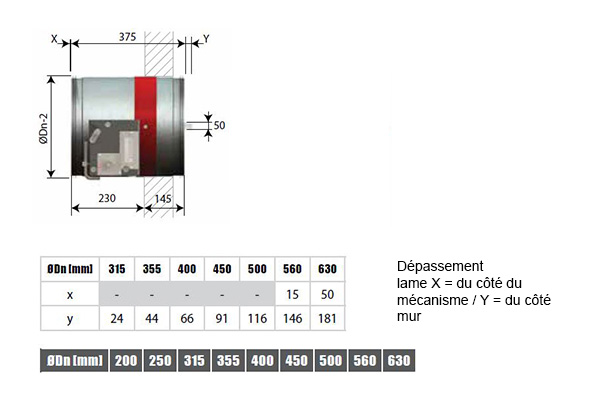

TAILLES

  DN 315
  DN 355
  DN 400
  DN 450
  DN 500
  DN 560
  DN 630

FONCTIONNEMENT

Ils rétablissent le degré de résistance au feu et l’étanchéité à la fumée de la paroi traversée par la gaine.

2 mécanismes de déclenchement disponibles :

CFTH : Le mécanisme à fusible CFTH ferme la lame du clapet coupe-feu automatiquement si la température dans la gaine dépasse 72°C. Le clapet peut également être déclenché et réarmé manuellement.

UNIQ : Conforme à la NF S 61-937, le mécanisme de commande UNIQ est conçu pour commander le clapet manuellement ou à distance.

RÉGLEMENTATION

Produit conforme au référentiel Européen selon la norme EN 15650-2010.

  Certificat CE : CE_DoP_Rf-t_C1_FR
  Pression de service : 300 à 500 Pa
  Classement selon règles appliquées en France : EI 120 (ve-i→o)S
  Étanchéité à l’air conformément à EN 1751 : classe B (classe C en option)
  Résistance au feu selon EN 1366-2 et classements selon EN 13501-3

INSTALLATION

Les clapets coupe-feu sont installés aux traversées des parois de compartiments coupe-feu par le réseau de ventilation.

OPTION (A LA COMMANDE)

  Moteur de réarmement ME 24V/48V (Kits MF UNIQ)
  Contact de position début et fin de course unipolaire ou bipolaire (FCU/FDCU/FDCB)
