DESCRIPTION

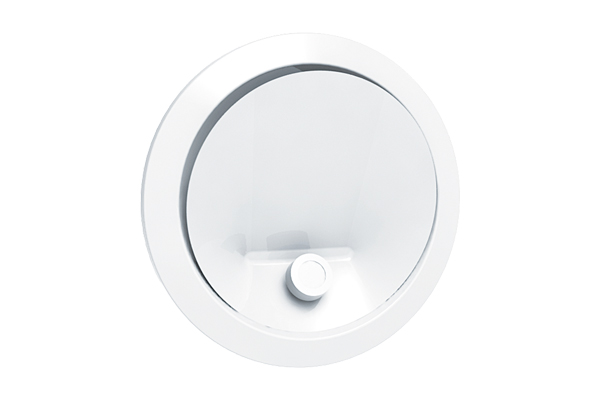

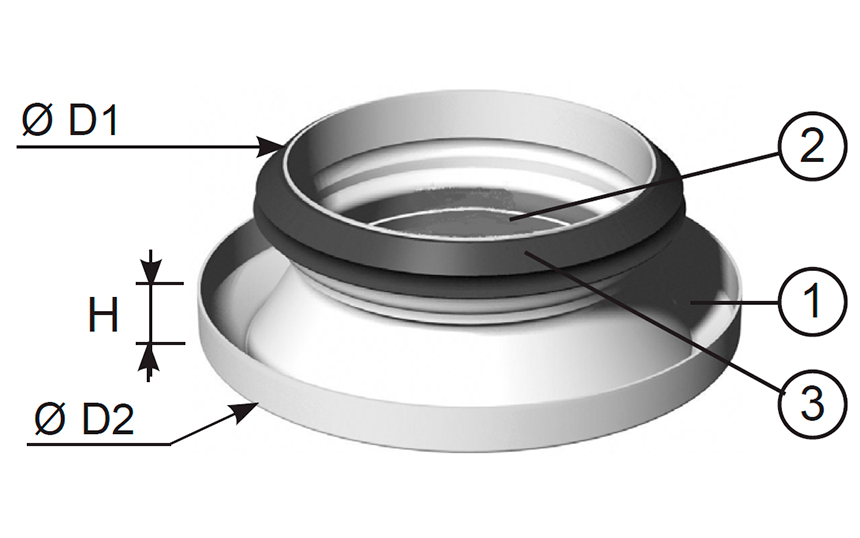

Bouches d’insufflation métalliques réglables destinées au soufflage d’air dans les logements et les locaux tertiaires, en montage plafond.
Bouches entièrement réalisées en tôle d’acier recouverte de peinture époxy de couleur blanche.

La particularité de ces bouches est d’effectuer une diffusion d’air directionnelle. Le contrôle du secteur de diffusion d’air permet l’installation de ces bouches dans l’angle de la pièce, près de la cloison sans risquer le balayage de celle-ci.

Existe du Ø100 au Ø200.

Possibilité d’utiliser une collerette de montage avec joint EPDM sur demande pour faciliter la mise en oeuvre.

MISE EN ŒUVRE

Les terminaux peuvent être montés soit directement sur un tube soit avec collerette montage « quart de tour ».
Le joint à lèvre permet le montage sans manchette sur un conduit souple ou rigide ou sur un manchon placo 3 griffes.

RÉGLAGES

Le réglage du débit d’insufflation s’effectue en vissant ou en dévissant la molette entraînant ainsi le déplacement de l’obturateur central.

Cette action peut être effectuée sans retirer la bouche du piquage ou du conduit, le réglage peut être effectué sans outil et permet de modifier les débits d’insufflation en fonction de l’occupation des différentes pièces d’habitation.

COURBES DE SÉLECTION

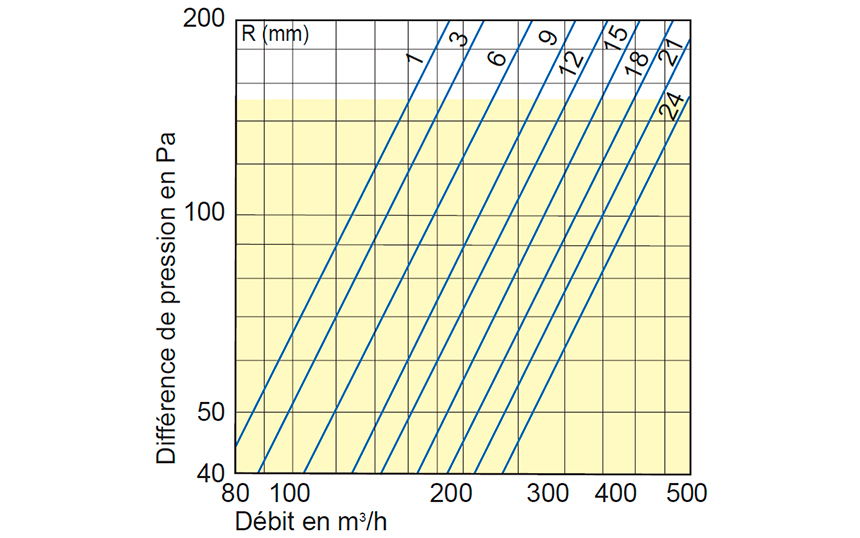

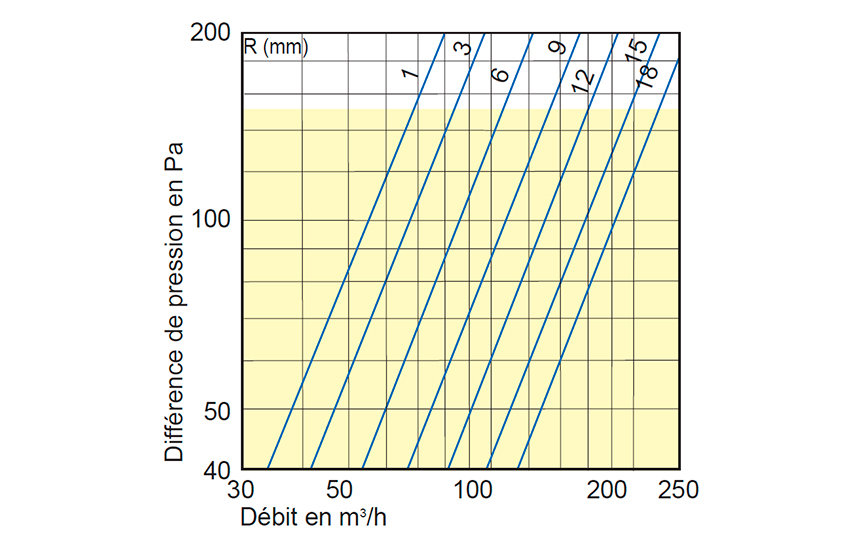

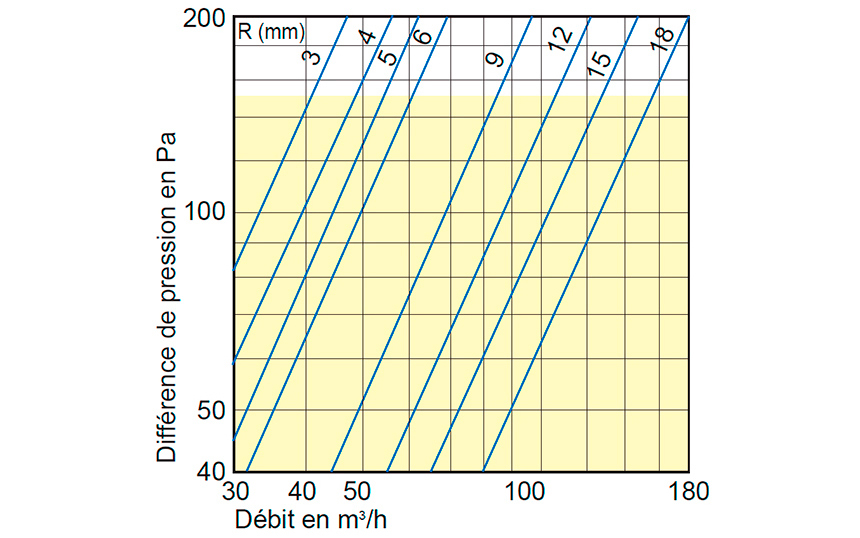

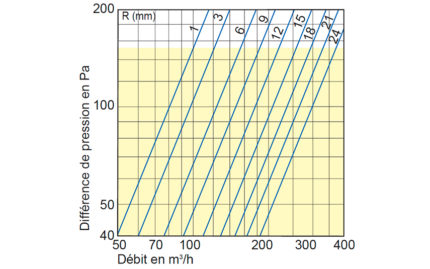

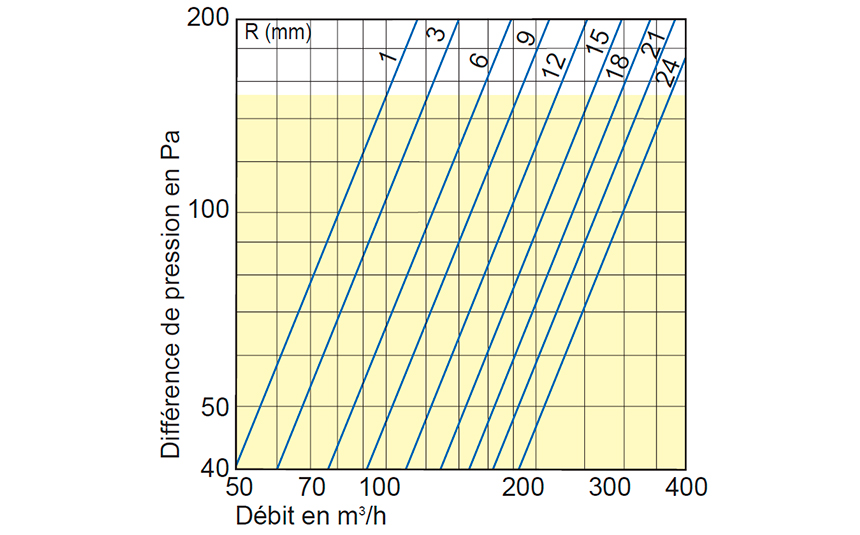

Le débit d’air (l/s ou m³/h), la perte de charge Pt (Pa) et le niveau de pression acoustique LA (dB(A)) pour les différentes positions de réglage du cône peuvent être lus à partir des graphiques ci-dessous.

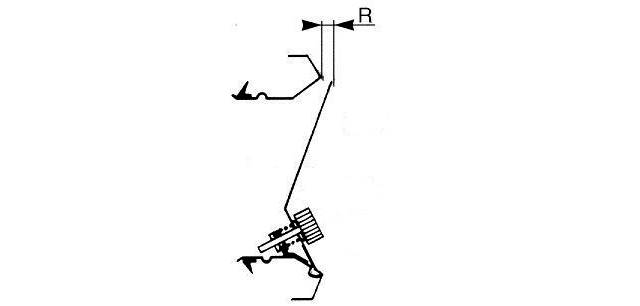

Les chiffres du haut indiquent la côte de réglage R en mm.
