RDR

DESCRIPTIF

Le régulateur de débit réglable RDR est un élément qui se place à l’intérieur d’un conduit affin d’obtenir un débit constant dans une plage de pression comprise entre 50 et 250 Pascal.
Il s’utilise en ventilation comme en conditionnement d’air, en extraction ou en insufflation.

22  Autoréglable sur la plage de pression 50 à 250 Pa
22  Débit réglable facilement
22  Blocage du module de réglage du débit avec un tournevis type «torx n°10»
22  Réalisé en matière plastique classée M1 (et acier galvanisé pour les fourreaux des diamètres 160 à 250 mm)
22  Limite d’utilisation en température : 60°C

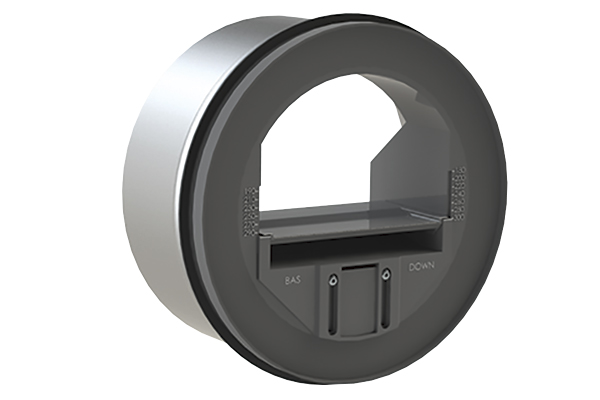

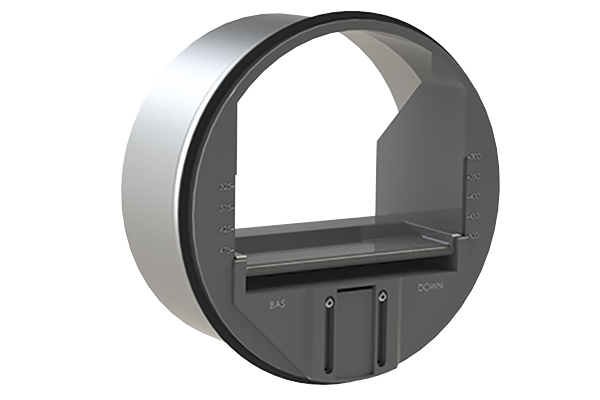

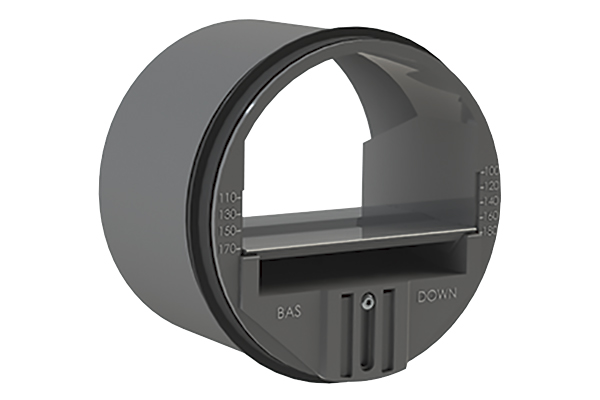

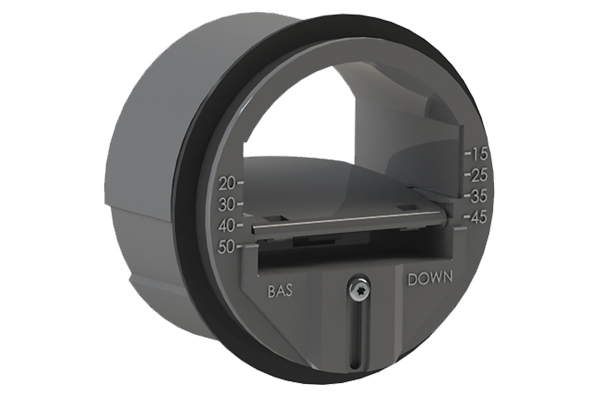

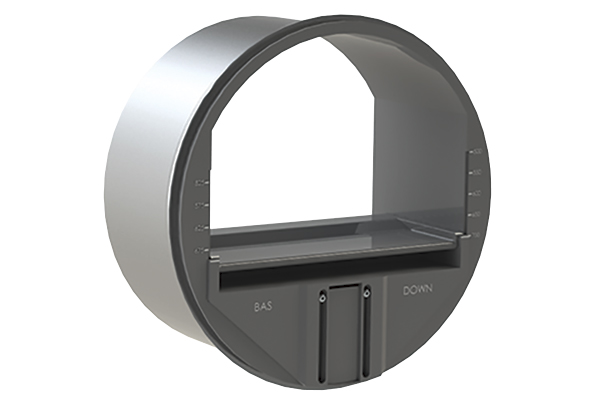

PRÉSENTATION GAMME RDR

RÉGLAGE

Avant d’effectuer la mise en oeuvre du régulateur, il est nécessaire de calibrer le débit :

Le régulateur de débits réglables RDR peut être réglé sur chantier au débit souhaité.

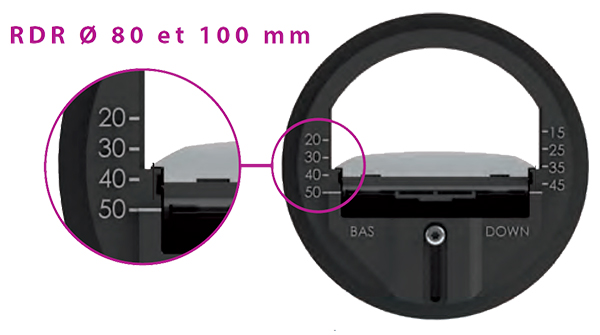

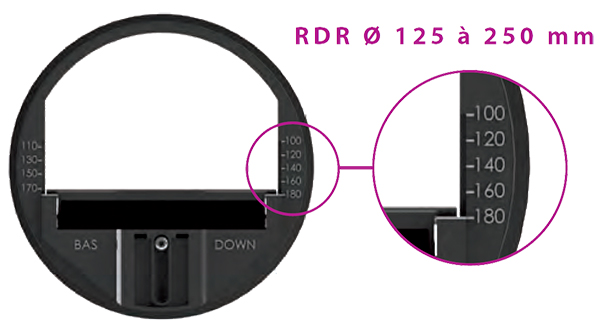

Les graduations sur les côtés de l’ouverture indiquent les réglages.

Il est possible d’obtenir d’autres débits que ceux indiqués sur le régulateur en calant le repère du module de réglage sur une position intermédiaire.

Régulateur de débitPas de réglage
RDR Ø 802.5 m3/h
RDR Ø 100-125-1605 m3/h
RDR Ø 20010 m3/h
RDR Ø 25025 m3/h

MODE OPÉRATOIRE POUR LE RÉGLAGE

22  Desserrer 1/4 de tour la vis de blocage du module de réglage avec un tournevis «torx n°10»
22  Ajuster le repère du module (situé sur la gauche ou la droite) en face du débit souhaité
22  Resserrer la vis de blocage du module de réglage



MISE EN ŒUVRE

Le régulateur de débit se monte par simple emboîtement à l’intérieur du conduit vertical ou horizontal. Dans un conduit horizontal, respecter le sens BAS indiqué sur l’avant du régulateur.

Un joint à lèvre assure l’étanchéité.

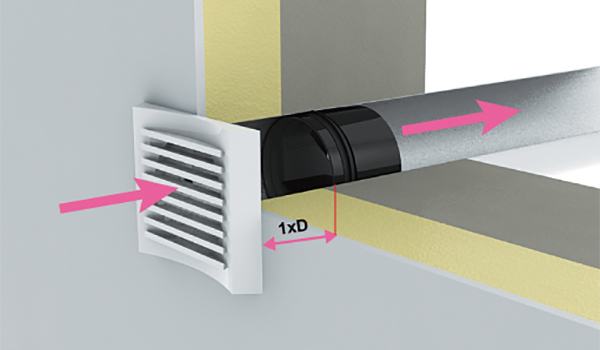

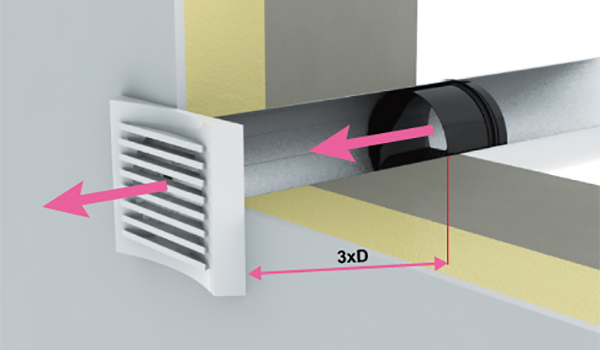

Lorsque le régulateur est associé à une bouche de diffusion d’air, la distance minimum entre celle-ci et le régulateur doit être au moins d’un diamètre en extraction et de trois diamètres en insufflation.

attention Ne pas manipuler ou appuyer sur le volet mobile (élément régulateur) lors de la mise en oeuvre.

ENTRETIEN

Le régulateur de débit doit rester accessible afin de permettre son entretien.

Catégories : , Étiquette :
  • RDR 80
  • RDR 125
  • RDR 160
  • RDR 200
  • RDR 250

GAMME

Ø
[mm]
Qv
[m3/h]
CodeDésignation
8015911300RDR 80/15
25911301RDR 80/25
30911302RDR 80/30
45911303RDR 80/45
50911304RDR 80/50
10015911310RDR 100/15
25911311RDR 100/25
30911312RDR 100/30
45911313RDR 100/45
50911314RDR 100/50
60911315RDR 100/60
75911316RDR 100/75
90911317RDR 100/90
100911318RDR 100/100
12515911320RDR 125/15
25911321RDR 125/25
30911322RDR 125/30
45911323RDR 125/45
50911324RDR 125/50
60911325RDR 125/60
75911326RDR 125/75
90911327RDR 125/90
100911328RDR 125/100
120911329RDR 125/120
150911330RDR 125/150
180911331RDR 125/180
100911371RDR 150/100
120911372RDR 150/120
150911373RDR 150/150
180911374RDR 150/180
210911375RDR 150/210
240911376RDR 150/240
250911377RDR 150/250
270911378RDR 150/270
300911379RDR 150/300
16050911340RDR 160/50
100911341RDR 160/100
120911342RDR 160/120
150911343RDR 160/150
180911344RDR 160/180
210911345RDR 160/210
240911346RDR 160/240
250911347RDR 160/250
270911348RDR 160/270
300911349RDR 160/300
200180911350RDR 200/180
210911351RDR 200/210
240911352RDR 200/240
250911353RDR 200/250
270911354RDR 200/270
300911355RDR 200/300
350911356RDR 200/350
400911357RDR 200/400
450911358RDR 200/450
500911359RDR 200/500
250300911360RDR 250/300
350911361RDR 250/350
400911362RDR 250/400
450911363RDR 250/450
500911364RDR 250/500
550911365RDR 250/550
600911366RDR 250/600
650911367RDR 250/650
700911368RDR 250/700

FT : 2051-01-A-RDR
